국가직 · 7급 · 2021 · 건축시공

2021 국가직 7급 건축계획학 15번

시공-일반 · 시공-일반 원문 재검증. 원문 문제를 먼저 풀고 정답과 검증된 범위의 해설을 확인하십시오.

유형
개념·판단
난도
원문
이미지 검증
해설
주제 재검증

원문을 보고 직접 풀기

수식·도표 포함 원본 · SHA-256 4a6f12069384

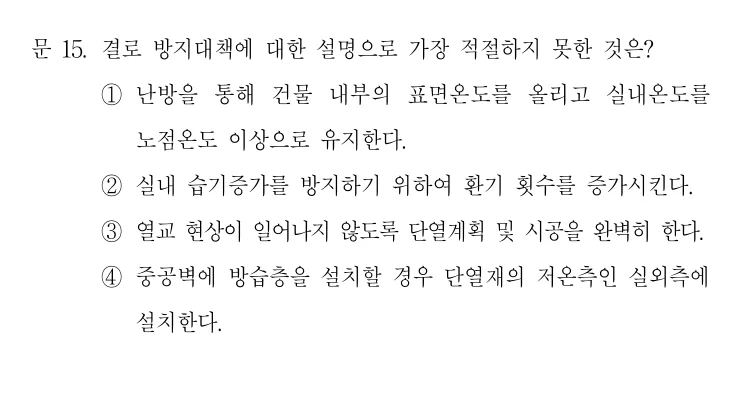

2021 국가직 7급 건축계획학 15번 실제 문제
2021_국가7_건축계획학.pdf · 수식·도표·기호는 확대하여 확인

OCR 비노출 전사가 검증되지 않은 문항이므로 깨진 문장을 본문에 표시하지 않습니다. 문제는 위 원문 이미지로 확인하십시오.

채점 결과와 해설

공식 정답 대조 · 오류격리

채점 후 정답과 해설 열림해설 신뢰도 · 주제 재검증
정답④ 4번 선지

공개 정답표 대조 기준 정답 번호입니다. 해설은 현재 검증 범위만 공개합니다.

회독 인출 노트학습 보조
판정 논리

열관류율은 전체 열저항의 역수이므로 작을수록 단열성이 좋다. 결로는 표면 또는 벽체 내부 온도와 노점·수증기압 관계로 판단한다.

관련 이론

균질층 열저항은 두께/열전도율이며, 표면열전달저항과 각 층의 열저항을 합해 전체 열저항을 구한다. 내단열은 시공이 쉽지만 구조체가 외기에 노출되어 열교·내부결로에 불리할 수 있고, 외단열은 구조체를 단열층 안에 두어 온도변화와 열교를 줄인다. 방습층은 끊김 없이 설치하고 접합부와 관통부를 기밀하게 처리해야 한다.

직전 체크

1. R=d/λ 2. U=1/ΣR 3. 방습층 연속성·열교

근거
건축물의 에너지절약설계기준 / 건축환경계획 표준 교과
검증
기준·법규는 원문 재확인 권장
원문 위치
2021_국가7_건축계획학.pdf / 원문 2쪽 / 우단
정답에 이르는 풀이 순서정답표 검증·해설 근거 제한

공개 정답 번호만 확정하고 상세 이론은 검증 범위에서 제외한 자료. 각 단계의 확인 문장까지 따라가며 원문·정답·해설 범위를 분리하십시오.

  1. 01
    발문 해석

    이 문항은 옳은 선지를 찾는 개념·판단 문제다. 먼저 발문의 요구대상과 조건을 한 문장으로 고정한다.

    확인최종 선택은 기준을 충족하는 선지여야 한다.
  2. 02
    판단 기준 설정

    재료의 성질, 적용 공법과 시공 목적을 먼저 대응시킨다. 선행 공정→본 공정→검사·양생의 순서를 따라 조건을 검토한다. 수치 선지는 단위와 기준 시점, 품질 허용범위를 함께 확인한다. 이 문항에서는 ‘시공-일반 원문 재검증’을 중심 기준으로 사용한다.

    확인재료와 공법의 적용대상 확인. 판단 대상과 기준 용어를 원문에서 다시 짚는다.
  3. 03
    정답 선지 대조

    공개 정답표의 4번과 원문 이미지의 ‘중공벽에방습층을설치할경우단열재의저온측인실외측에 설치한다.’을 대응시킨다. 현재 검증 범위에서는 정답 번호를 확정하고, 세부 이론은 원문·기준 대조가 끝난 범위만 사용한다.

    확인공개 정답표 대조 기록과 원문 이미지의 선지 번호가 일치하는지 확인한다.
  4. 04
    오답 선지 검산

    1·2·3번은 공개 정답표상 정답이 아니다. 선행 공정→본 공정→검사·양생의 순서를 따라 조건을 검토한다. 세부 반증이 확인되지 않은 선지는 원문과 기준 자료를 추가 대조한다.

    확인시공순서 역전 여부 확인. 정답 선지와 같은 판단 기준으로 비교한다.
  5. 05
    최종 검산

    정답 4번, 원문 이미지 SHA-256 4a6f12069384b625, 해설 상태 주제재검증필요를 함께 기록한다. 답 번호·원문·해설의 검증 범위를 분리하면 근거가 없는 일반론을 정답 이유로 오인하지 않는다.

    확인강도·치수·기간 단위 확인. 답 번호와 원문 이미지의 선지 위치를 마지막으로 대조한다.
식의 유도와 연결2개
FORMULA 01

외피를 통한 정상상태 열류 산정

Q=KAΔTQ=KA\Delta T
  1. 01
    R=1hi+jdjλj+1hoR=\frac{1}{h_i}+\sum_j\frac{d_j}{\lambda_j}+\frac{1}{h_o}

    실내외 표면열저항과 각 재료층의 전도열저항을 직렬로 합한다.

  2. 02
    K=1RK=\frac{1}{R}

    총열저항의 역수가 열관류율이다.

  3. 03
    Q=KA(TiTo)Q=KA(T_i-T_o)

    열관류율에 면적과 실내외 온도차를 곱해 열류를 구한다.

검산K의 단위 W/(m²·K), A의 단위 m², 온도차 K 또는 ℃를 일관되게 사용한다.

FORMULA 02

환기횟수에서 초당 환기량 산정

Q=NV3600Q=\frac{N V}{3600}
  1. 01
    NVNV

    시간당 환기횟수 N에 실체적 V를 곱하면 시간당 공기량이 된다.

  2. 02
    Q=NV3600Q=\frac{NV}{3600}

    시간당 체적을 초당 체적으로 바꾸기 위해 3600으로 나눈다.

검산N은 회/h, V는 m³, Q는 m³/s로 단위를 맞춘다.

판단 근거
  • 공개 정답표 대조
  • 기출 공개 정답표 대조
  • 기출 공개 정답표 대조
  • 상세 근거 원문 확인 필요
개별 선지 근거 검증 전

위 5단계는 정답 추적·검산 절차입니다.

현재 확정할 수 있는 정보는 원문 이미지, 공개 정답 번호, 자료 해시와 검증 상태입니다. 개별 선지의 세부 이론은 원문·기준 자료와 대조되기 전까지 단정적 해설로 표시하지 않습니다.

  • 정답: 공개 정답표 대조
  • 원문: 이미지 SHA-256 4a6f12069384b625
  • 재검증 항목: 기존해설 주제불일치

검증 상태

정답·이미지·편집해설 분리

해설 신뢰도주제 재검증

기존 일반론을 격리하고 공개 정답표만 확정 표시

정답
공개 정답표 대조
원문
이미지 SHA-256 4a6f12069384b625
해설 근거
기출 공개 정답표 대조
원본 품질
B · 문항별 정답 근거와 비교 판정을 적용한 해설
감사 신호기존해설 주제불일치
자료 근거
  • 기출 공개 정답표 대조
  • 상세 근거 원문 확인 필요
