서울시 · 7급 · 2019 · 건축계획

2019 서울시 7급 건축계획학 17번

계획-건축설비 · 계획-건축설비 원문 재검증. 원문 문제를 먼저 풀고 정답과 검증된 범위의 해설을 확인하십시오.

유형: 개념·판단
난도: 하
원문: 이미지 검증
해설: 주제 재검증

원문을 보고 직접 풀기

수식·도표 포함 원본 · SHA-256 6dc40cee463f

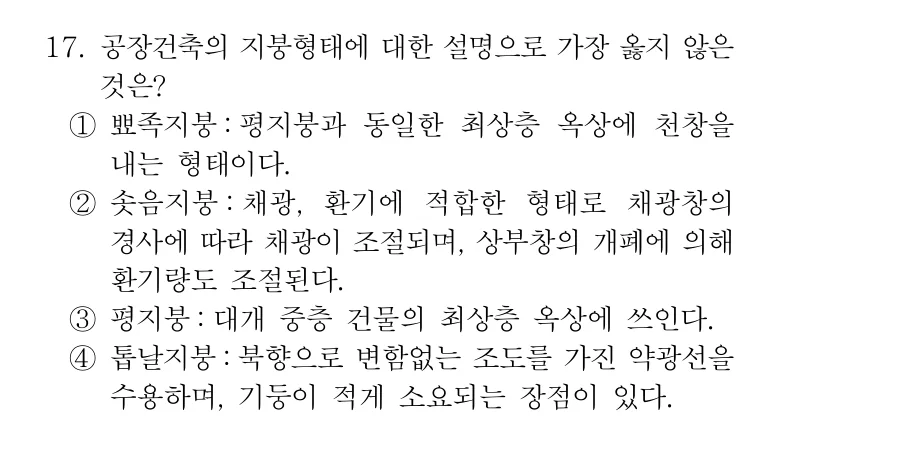

2019 서울시 7급 건축계획학 17번 실제 문제 — 2019_서울7_건축계획학.pdf · 수식·도표·기호는 확대하여 확인

OCR 비노출 전사가 검증되지 않은 문항이므로 깨진 문장을 본문에 표시하지 않습니다. 문제는 위 원문 이미지로 확인하십시오.

채점 결과와 해설

공식 정답 대조 · 오류격리

채점 후 정답과 해설 열림해설 신뢰도 · 주제 재검증

정답④ 4번 선지

재구성·교차검증 기준 정답 번호입니다. 해설은 현재 검증 범위만 공개합니다.

회독 인출 노트학습 보조

판정 논리

도시 이미지 요소는 통로(path), 경계(edge), 지구(district), 결절(node), 랜드마크(landmark)이다. 색채는 독립된 5요소가 아니다.

관련 이론

통로는 관찰자가 이동하는 선형 요소, 경계는 두 영역을 가르는 선형 단절, 지구는 내부에 들어와 있다고 인식되는 면적 요소, 결절은 교차·집중이 일어나는 전략적 지점, 랜드마크는 외부에서 식별되는 점적 기준물이다. 출제에서는 edge와 path, node와 landmark를 서로 바꾸거나 색채·스카이라인 같은 도시디자인 요소를 5요소에 포함시키는 방식이 반복된다.

직전 체크

1. P‑E‑D‑N‑L 2. 결절=들어가 경험하는 지점 3. 랜드마크=외부에서 보는 기준물

근거: Kevin Lynch, The Image of the City (1960)
검증: 기준·법규는 원문 재확인 권장
원문 위치: 2019_서울7_건축계획학.pdf / 원문 2쪽 / 우단

정답에 이르는 풀이 순서정답표 검증·해설 근거 제한

공개 정답 번호만 확정하고 상세 이론은 검증 범위에서 제외한 자료. 각 단계의 확인 문장까지 따라가며 원문·정답·해설 범위를 분리하십시오.

01
발문 해석
이 문항은 옳지 않은 선지를 찾는 개념·판단 문제다. 먼저 발문의 부정어를 표시해 선택 방향을 반대로 읽지 않도록 한다.
확인최종 선택은 기준에서 벗어난 선지여야 한다.
02
판단 기준 설정
부하·사용량을 산정한 뒤 설비용량과 계통을 결정한다. 급기·배기, 공급·환수, 전원·부하의 흐름을 계통도 순서로 추적한다. 정상운전뿐 아니라 안전·비상·유지관리 조건을 확인한다. 이 문항에서는 ‘계획-건축설비 원문 재검증’을 중심 기준으로 사용한다.
확인유량과 용량 단위 확인. 판단 대상과 기준 용어를 원문에서 다시 짚는다.
03
정답 선지 대조
공개 정답표의 4번과 원문 이미지의 ‘톱날지붕: 북향으로 변함없는 조도를 가진 약광선을 수용하며, 기둥이 적게 소요되는 장점이 있다.’을 대응시킨다. 현재 검증 범위에서는 정답 번호를 확정하고, 세부 이론은 원문·기준 대조가 끝난 범위만 사용한다.
확인재구성·교차검증 기록과 원문 이미지의 선지 번호가 일치하는지 확인한다.
04
오답 선지 검산
1·2·3번은 공개 정답표상 정답이 아니다. 급기·배기, 공급·환수, 전원·부하의 흐름을 계통도 순서로 추적한다. 세부 반증이 확인되지 않은 선지는 원문과 기준 자료를 추가 대조한다.
확인계통의 공급·회수 방향 확인. 정답 선지와 같은 판단 기준으로 비교한다.
05
최종 검산
정답 4번, 원문 이미지 SHA-256 6dc40cee463f0acd, 해설 상태 주제재검증필요를 함께 기록한다. 답 번호·원문·해설의 검증 범위를 분리하면 근거가 없는 일반론을 정답 이유로 오인하지 않는다.
확인비상운전 조건 확인. 답 번호와 원문 이미지의 선지 위치를 마지막으로 대조한다.

식의 유도와 연결2개

FORMULA 01

점광원에 의한 작업면 조도 산정

E=\frac{I\cos\theta}{r^2}

01
$E_n=\frac{I}{r^2}$
광도 I의 점광원이 거리 r에 만드는 법선조도는 거리 제곱에 반비례한다.
02
$E=E_n\cos\theta$
작업면이 기울어지면 입사각의 코사인을 곱한다.

검산광도 cd, 거리 m를 사용하면 조도는 lx가 된다.

FORMULA 02

환기횟수에서 초당 환기량 산정

Q=\frac{N V}{3600}

01
$NV$
시간당 환기횟수 N에 실체적 V를 곱하면 시간당 공기량이 된다.
02
$Q=\frac{NV}{3600}$
시간당 체적을 초당 체적으로 바꾸기 위해 3600으로 나눈다.

검산N은 회/h, V는 m³, Q는 m³/s로 단위를 맞춘다.

판단 근거

재구성·교차검증
기출 공개 정답표 대조
기출 공개 정답표 대조
상세 근거 원문 확인 필요

개별 선지 근거 검증 전

위 5단계는 정답 추적·검산 절차입니다.

현재 확정할 수 있는 정보는 원문 이미지, 공개 정답 번호, 자료 해시와 검증 상태입니다. 개별 선지의 세부 이론은 원문·기준 자료와 대조되기 전까지 단정적 해설로 표시하지 않습니다.

정답: 재구성·교차검증
원문: 이미지 SHA-256 6dc40cee463f0acd
재검증 항목: 기존해설 주제불일치

검증 상태

정답·이미지·편집해설 분리

감사 신호기존해설 주제불일치

기준 시점 주의 · 법령·기준·수치 문항은 출제시점의 시행일과 경과조치를 확인해야 한다.

자료 근거

기출 공개 정답표 대조
상세 근거 원문 확인 필요
