국가 5급 과학기술 · 제2차시험 · 실제 문제

2014 건축구조학

공식 시험지 원문을 페이지 이미지로 확인하고, 문항별 풀이 절차와 SHAFT 학습용 모범답안 구성안을 함께 봅니다.

연도
2014
문서
1개
이미지
2장
풀이
6문항
인사혁신처 공식 게시물 1 ↗공식 문제 자료실 ↗

실제 시험지

2장 · 이미지 선택 시 원본 크기

01

건축구조학

공식 PDF 페이지 렌더 · 2장

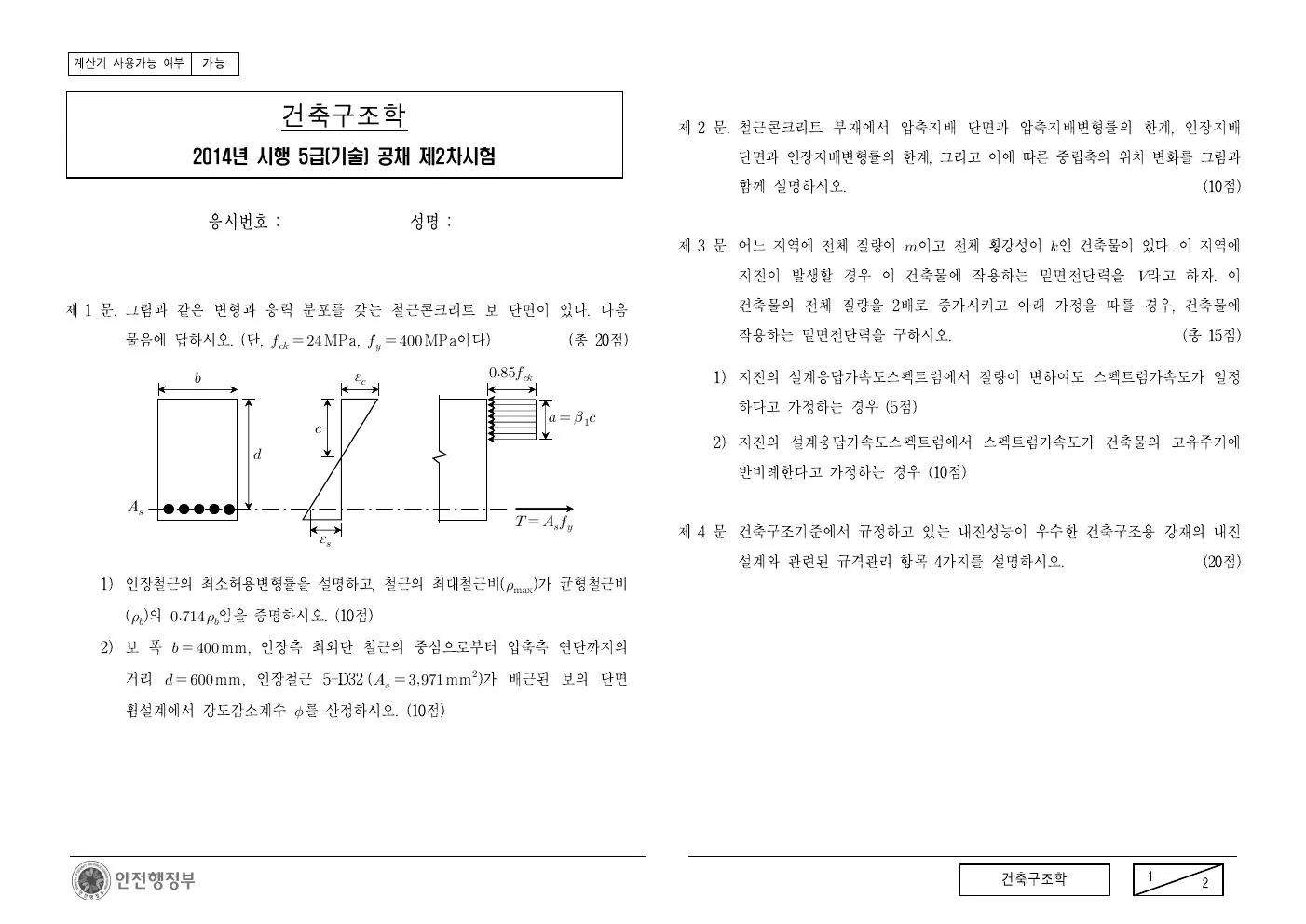

2014년 건축구조학 실제 문제 1쪽
p.01 · 66KB · 크게 보기 ↗

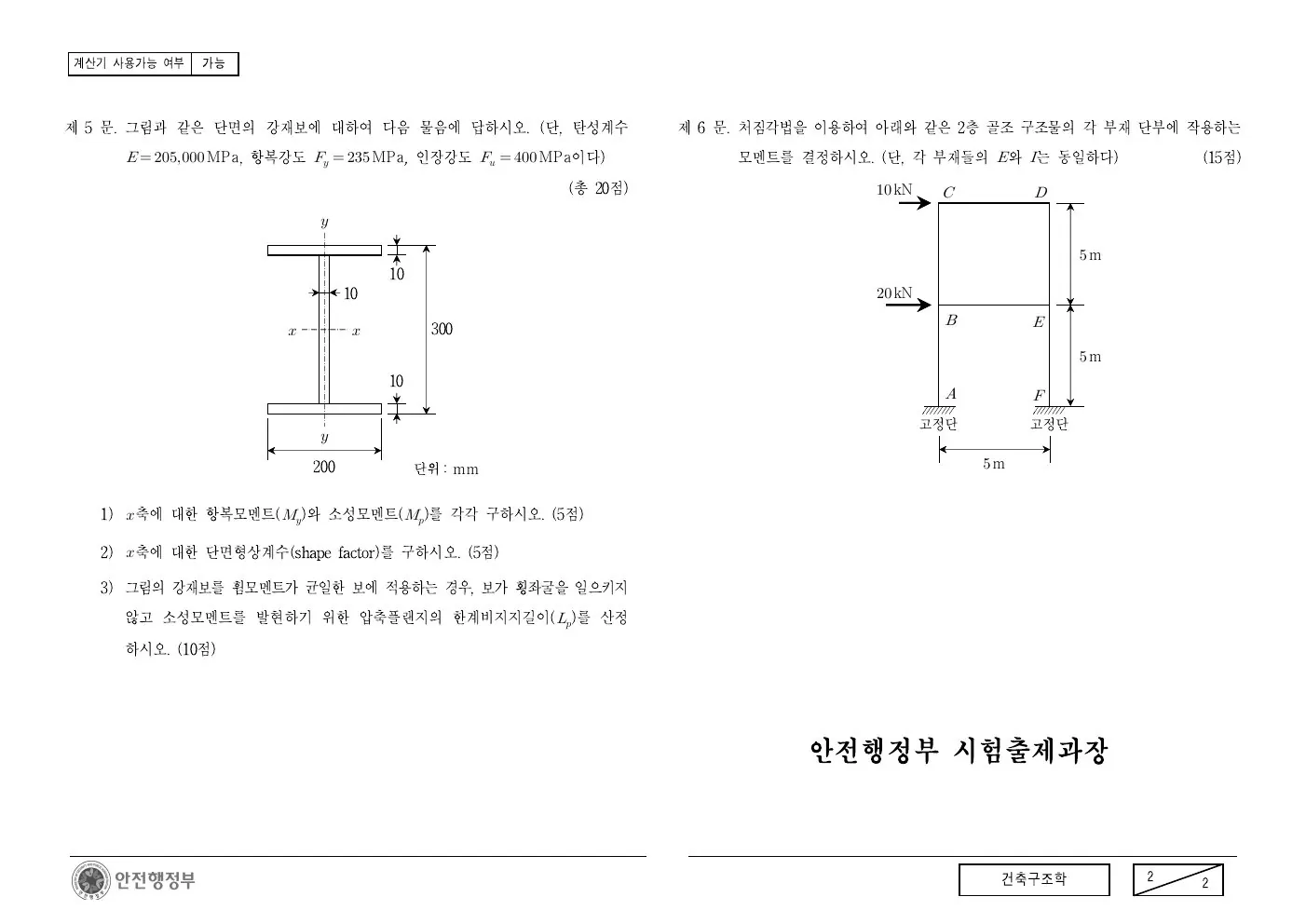

2014년 건축구조학 실제 문제 2쪽
p.02 · 40KB · 크게 보기 ↗

문항별 풀이·모범답안

6문항 · LaTeX 핵심식

먼저 시험지 이미지에서 도면·수치·조건을 확인한 뒤 풀이를 펼치십시오. OCR 전사는 검색 보조용이며 원문 이미지를 우선합니다.

원문공식 시험지 이미지 연결
분석요구·수치·핵심원리 분해
검증전사 방식·검산·답안 한계 표시

건축구조학

제2문콘크리트 부재·내구성제 2 문. 철근콘크리트 부재에서 압축지배 단면과 압축지배변형률의 한계, 인장지배 2014년 시행 5급(기술) 공채 제2차시험 단면과 인장지배변형률의 한계, 그리고 이에 따른 중립축의 위치 변화를 그림과 함께 설명하시오. (10점) 응시번호 : 성명 :C=TC=Tp.01 · 서술형
2014년 건축구조학 제2문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 2 문. 철근콘크리트 부재에서 압축지배 단면과 압축지배변형률의 한계, 인장지배 2014년 시행 5급(기술) 공채 제2차시험 단면과 인장지배변형률의 한계, 그리고 이에 따른 중립축의 위치 변화를 그림과 함께 설명하시오. (10점) 응시번호 : 성명 :

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석10점
유형
서술형
주제
콘크리트 부재·내구성
원문
시험지 1쪽

답해야 할 항목

  1. 함께 설명하시오. (10점)
추출 수치·단위

2014년 · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 함께 설명하시오. (10점) 원문 맥락: 제 2 문. 철근콘크리트 부재에서 압축지배 단면과 압축지배변형률의 한계, 인장지배 2014년 시행 5급(기술) 공채 제2차시험 단면과 인장지배변형률의 한계, 그리고 이에 따른 중립축의 위치 변화를 그림과 함께 설명하시오. (10점) 응시번호 : 성명 :

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 2014년 · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.

    검산노출등급과 구조강도 검토를 혼용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘철근콘크리트 단면의 축방향 평형’ → 식 2 ‘공칭 휨강도를 설계강도로 환산해 요구강도와 비교’ → 식 3 ‘합성단면의 완전합성 변형률 적합조건’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 44ebc5fa0e3db8ea과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결3개
FORMULA 01

철근콘크리트 단면의 축방향 평형

C=TC=T
  1. 01
    ∑Fx=0\sum F_x=0

    순수휨 단면에는 외부 축력이 없으므로 내부 축력 합이 0이다.

  2. 02
    C=TC=T

    콘크리트 압축합력과 철근 인장합력의 크기가 같아야 한다.

검산축력이 함께 작용하면 C−T=P_n으로 일반화해야 한다.

FORMULA 02

공칭 휨강도를 설계강도로 환산해 요구강도와 비교

ϕMn≥Mu\phi M_n \ge M_u
  1. 01
    C=T  ⇒  a=Asfy0.85fc′bC=T\;\Rightarrow\;a=\frac{A_sf_y}{0.85f'_cb}

    단면력 평형으로 압축블록 깊이를 구한다.

  2. 02
    Mn=Asfy(d−a2)M_n=A_sf_y\left(d-\frac a2\right)

    인장합력과 압축합력 사이의 팔길이로 공칭모멘트를 구한다.

  3. 03
    ϕMn≥Mu\phi M_n \ge M_u

    변형률 상태에 따른 강도감소계수 φ를 곱해 계수모멘트와 비교한다.

검산공칭강도 Mn과 설계강도 φMn을 혼용하지 않고 인장지배 여부를 확인한다.

FORMULA 03

합성단면의 완전합성 변형률 적합조건

εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
  1. 01
    us=ucu_s=u_c

    미끄럼이 없는 완전합성에서는 접촉면의 변위가 같다.

  2. 02
    εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d

    같은 길이에 대한 변위 변화율도 같으므로 강재와 콘크리트 변형률이 일치한다.

검산전단연결재가 충분하지 않으면 부분합성으로 별도 검토한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  • 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.
  • 복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다.
  1. 01
    재료강도와 단면·노출조건 정리

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 문제의 “함께 설명하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
  2. 02
    변형률 적합과 평형식 수립

    부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 시험연도 기준과 현행 KDS를 같은 값으로 단정하지 않는다.
  3. 03
    설계강도·상세·내구성 검토

    복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
C=TC=T
ϕMn≥Mu\phi M_n \ge M_u
εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 재료모델과 변형률 적합조건을 세운 뒤 강도감소계수, 정착·상세, 내구성 요구를 함께 확인합니다.
  2. 함께 설명하시오. (10점) — 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  3. 결론: 재료강도와 단면·노출조건 정리 → 변형률 적합과 평형식 수립 → 설계강도·상세·내구성 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 노출등급과 구조강도 검토를 혼용하지 않는다.

채점어 콘크리트 부재·내구성 · 콘크리트 · 철근 · 압축

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 44ebc5fa0e3d
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건

콘크리트 탄산화 ↗

개념과 반응기구, KDS·KCS 규정, 실제 기출문제 적용, 계산·서술 풀이와 관련 이론을 연결한다.

KDS 14 20 40 · KCS 14 20 10 · KDS 14 20 50 · KS F 2596 · 검증 2026-08-02
제3문내진·풍하중제 3 문. 어느 지역에 전체 질량이 이고 전체 횡강성이 인 건축물이 있다. 이 지역에 지진이 발생할 경우 이 건축물에 작용하는 밑면전단력을 라고 하자. 이V=CsWV=C_sWp.01 · 서술형
2014년 건축구조학 제3문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 3 문. 어느 지역에 전체 질량이 이고 전체 횡강성이 인 건축물이 있다. 이 지역에 지진이 발생할 경우 이 건축물에 작용하는 밑면전단력을 라고 하자. 이

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
서술형
주제
내진·풍하중
원문
시험지 1쪽

답해야 할 항목

  1. 제 3 문. 어느 지역에 전체 질량이 이고 전체 횡강성이 인 건축물이 있다. 이 지역에 지진이 발생할 경우 이 건축물에 작용하는 밑면전단력을 라고 하자. 이
풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 3 문. 어느 지역에 전체 질량이 이고 전체 횡강성이 인 건축물이 있다. 이 지역에 지진이 발생할 경우 이 건축물에 작용하는 밑면전단력을 라고 하자. 이

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 원문 도면·조건에서 기호와 값을 직접 추출. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.

    검산응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘등가정적 지진 밑면전단력 산정’ → 식 2 ‘층간변위각으로 사용성·안정성 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 44ebc5fa0e3db8ea과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

등가정적 지진 밑면전단력 산정

V=CsWV=C_sW
  1. 01
    Cs=f(SDS,SD1,T,R,Ie)C_s=f(S_{DS},S_{D1},T,R,I_e)

    설계스펙트럼, 주기, 반응수정계수와 중요도계수로 지진응답계수를 정한다.

  2. 02
    V=CsWV=C_sW

    지진응답계수에 유효지진중량을 곱해 밑면전단력을 구한다.

검산Cs의 상·하한과 유효지진중량에 포함되는 하중을 확인한다.

FORMULA 02

층간변위각으로 사용성·안정성 판정

θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
  1. 01
    Δi=ui−ui−1\Delta_i=u_i-u_{i-1}

    인접한 두 층의 수평변위 차가 층간변위다.

  2. 02
    θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}

    층간변위를 층고로 나눠 무차원 변위각을 구하고 허용값과 비교한다.

검산탄성해석 변위에 필요한 증폭계수 적용 여부를 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  • 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  • 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  1. 01
    위험도·내진등급·구조시스템 설정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 문제의 “제 3 문. 어느 지역에 전체 질량이 이고 전체 횡강성이 인 건축물이 있다. 이 지역에 지진이 발생할 경우 이 건축물에 작용하는 밑면전단력을 라고 하자. 이” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  2. 02
    설계작용과 해석모델 결정

    강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 평균변위와 최대 층간변위를 혼동하지 않는다.
  3. 03
    강도·변위·성능수준 검토

    풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
V=CsWV=C_sW
θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 위험도와 구조시스템을 정한 뒤 설계작용, 해석법, 변위·연성·비구조요소 요구를 단계적으로 답합니다.
  2. 제 3 문. 어느 지역에 전체 질량이 이고 전체 횡강성이 인 건축물이 있다. 이 지역에 지진이 발생할 경우 이 건축물에 작용하는 밑면전단력을 라고 하자. 이 — 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  3. 결론: 위험도·내진등급·구조시스템 설정 → 설계작용과 해석모델 결정 → 강도·변위·성능수준 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.

채점어 내진·풍하중 · 지진

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 44ebc5fa0e3d
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제1문내진·풍하중제 1 문. 그림과 같은 변형과 응력 분포를 갖는 철근콘크리트 보 단면이 있다. 다음 건축물의 전체 질량을 2배로 증가시키고 아래 가정을 따를 경우, 건축물에 물음에 답하시오. (단,    MPa,    MPa이다)   (총 20점) 작용하는 밑면…V=CsWV=C_sWp.01 · 계산형
2014년 건축구조학 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. 그림과 같은 변형과 응력 분포를 갖는 철근콘크리트 보 단면이 있다. 다음 건축물의 전체 질량을 2배로 증가시키고 아래 가정을 따를 경우, 건축물에 물음에 답하시오. (단,    MPa,    MPa이다)   (총 20점) 작용하는 밑면전단력을 구하시오. (총 15점)    1) 지진의 설계응답가속도스펙트럼에서 질량이 변하여도 스펙트럼가속도가 일정     하다고 가정하는 경우 (5점)  2) 지진의 설계응답가속도스펙트럼에서 스펙트럼가속도가 건축물의 고유주기에 반비례한다고 가정하는 경우 (10점)       

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
계산형
주제
내진·풍하중
원문
시험지 1쪽

답해야 할 항목

  1. 물음에 답하시오. (단,    MPa,    MPa이다)
  2.   (총 20점) 작용하는 밑면전단력을 구하시오. (총 15점)
추출 수치·단위

20점 · 15점 · 5점 · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 물음에 답하시오. (단,    MPa,    MPa이다) 2)   (총 20점) 작용하는 밑면전단력을 구하시오. (총 15점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20점 · 15점 · 5점 · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.

    검산응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘등가정적 지진 밑면전단력 산정’ → 식 2 ‘층간변위각으로 사용성·안정성 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 44ebc5fa0e3db8ea과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

등가정적 지진 밑면전단력 산정

V=CsWV=C_sW
  1. 01
    Cs=f(SDS,SD1,T,R,Ie)C_s=f(S_{DS},S_{D1},T,R,I_e)

    설계스펙트럼, 주기, 반응수정계수와 중요도계수로 지진응답계수를 정한다.

  2. 02
    V=CsWV=C_sW

    지진응답계수에 유효지진중량을 곱해 밑면전단력을 구한다.

검산Cs의 상·하한과 유효지진중량에 포함되는 하중을 확인한다.

FORMULA 02

층간변위각으로 사용성·안정성 판정

θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
  1. 01
    Δi=ui−ui−1\Delta_i=u_i-u_{i-1}

    인접한 두 층의 수평변위 차가 층간변위다.

  2. 02
    θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}

    층간변위를 층고로 나눠 무차원 변위각을 구하고 허용값과 비교한다.

검산탄성해석 변위에 필요한 증폭계수 적용 여부를 확인한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  • 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  • 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  1. 01
    위험도·내진등급·구조시스템 설정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 문제의 “물음에 답하시오. (단,    MPa,    MPa이다)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  2. 02
    설계작용과 해석모델 결정

    강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다. 문제의 “  (총 20점) 작용하는 밑면전단력을 구하시오. (총 15점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 평균변위와 최대 층간변위를 혼동하지 않는다.
  3. 03
    강도·변위·성능수준 검토

    풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
V=CsWV=C_sW
θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 위험도와 구조시스템을 정한 뒤 설계작용, 해석법, 변위·연성·비구조요소 요구를 단계적으로 답합니다.
  2. 물음에 답하시오. (단,    MPa,    MPa이다) — 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  3.   (총 20점) 작용하는 밑면전단력을 구하시오. (총 15점) — 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  4. 결론: 위험도·내진등급·구조시스템 설정 → 설계작용과 해석모델 결정 → 강도·변위·성능수준 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.

채점어 내진·풍하중 · 지진

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 44ebc5fa0e3d
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제4문내진·풍하중제 4 문. 건축구조기준에서 규정하고 있는 내진성능이 우수한 건축구조용 강재의 내진 설계와 관련된 규격관리 항목 4가지를 설명하시오. (20점) 1) 인장철근의 최소허용변형률을 설명하고, 철근의 최대철근비( )가 균형철근비 max ( )의   임을 증명하…V=CsWV=C_sWp.01 · 혼합형
2014년 건축구조학 제4문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 4 문. 건축구조기준에서 규정하고 있는 내진성능이 우수한 건축구조용 강재의 내진 설계와 관련된 규격관리 항목 4가지를 설명하시오. (20점) 1) 인장철근의 최소허용변형률을 설명하고, 철근의 최대철근비( )가 균형철근비 max ( )의   임을 증명하시오. (10점)   2) 보 폭    mm , 인장측 최외단 철근의 중심으로부터 압축측 연단까지의 거리    mm , 인장철근 5-D32 (   mm )가 배근된 보의 단면   휨설계에서 강도감소계수  를 산정하시오. (10점) 건축구조학 1 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
혼합형
주제
내진·풍하중
원문
시험지 1쪽

답해야 할 항목

  1. 설계와 관련된 규격관리 항목 4가지를 설명하시오. (20점)
  2. ( )의   임을 증명하시오. (10점)
  3. 휨설계에서 강도감소계수  를 산정하시오. (10점)
추출 수치·단위

20점 · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 설계와 관련된 규격관리 항목 4가지를 설명하시오. (20점) 2) ( )의   임을 증명하시오. (10점) 3) 휨설계에서 강도감소계수  를 산정하시오. (10점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20점 · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.

    검산응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘등가정적 지진 밑면전단력 산정’ → 식 2 ‘층간변위각으로 사용성·안정성 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 44ebc5fa0e3db8ea과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

등가정적 지진 밑면전단력 산정

V=CsWV=C_sW
  1. 01
    Cs=f(SDS,SD1,T,R,Ie)C_s=f(S_{DS},S_{D1},T,R,I_e)

    설계스펙트럼, 주기, 반응수정계수와 중요도계수로 지진응답계수를 정한다.

  2. 02
    V=CsWV=C_sW

    지진응답계수에 유효지진중량을 곱해 밑면전단력을 구한다.

검산Cs의 상·하한과 유효지진중량에 포함되는 하중을 확인한다.

FORMULA 02

층간변위각으로 사용성·안정성 판정

θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
  1. 01
    Δi=ui−ui−1\Delta_i=u_i-u_{i-1}

    인접한 두 층의 수평변위 차가 층간변위다.

  2. 02
    θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}

    층간변위를 층고로 나눠 무차원 변위각을 구하고 허용값과 비교한다.

검산탄성해석 변위에 필요한 증폭계수 적용 여부를 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의와 적용조건을 먼저 제시하고 계산에 필요한 가정을 명시한 뒤, 식 전개와 서술 결론을 분리한다.

  • 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  • 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  • 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  1. 01
    위험도·내진등급·구조시스템 설정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 문제의 “설계와 관련된 규격관리 항목 4가지를 설명하시오. (20점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  2. 02
    설계작용과 해석모델 결정

    강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다. 문제의 “( )의   임을 증명하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 평균변위와 최대 층간변위를 혼동하지 않는다.
  3. 03
    강도·변위·성능수준 검토

    풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다. 문제의 “휨설계에서 강도감소계수  를 산정하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
V=CsWV=C_sW
θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 위험도와 구조시스템을 정한 뒤 설계작용, 해석법, 변위·연성·비구조요소 요구를 단계적으로 답합니다.
  2. 설계와 관련된 규격관리 항목 4가지를 설명하시오. (20점) — 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  3. ( )의   임을 증명하시오. (10점) — 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  4. 휨설계에서 강도감소계수  를 산정하시오. (10점) — 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  5. 결론: 위험도·내진등급·구조시스템 설정 → 설계작용과 해석모델 결정 → 강도·변위·성능수준 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.

채점어 내진·풍하중 · 내진

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 44ebc5fa0e3d
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제5문강구조·합성구조제 5 문. 그림과 같은 단면의 강재보에 대하여 다음 물음에 답하시오. (단, 탄성계수P=Ps+PcP=P_s+P_cp.02 · 서술형
2014년 건축구조학 제5문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 5 문. 그림과 같은 단면의 강재보에 대하여 다음 물음에 답하시오. (단, 탄성계수

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
서술형
주제
강구조·합성구조
원문
시험지 2쪽

답해야 할 항목

  1. 제 5 문. 그림과 같은 단면의 강재보에 대하여 다음 물음에 답하시오. (단, 탄성계수
풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 5 문. 그림과 같은 단면의 강재보에 대하여 다음 물음에 답하시오. (단, 탄성계수

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 원문 도면·조건에서 기호와 값을 직접 추출. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다. 국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다.

    검산완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘합성부재의 재료별 축력 분담’ → 식 2 ‘지배식의 변수 정의·조건 대입·차원 검산’ → 식 3 ‘전단연결재의 콘크리트 지배와 강재 지배 강도 비교’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 64284de5de325ce0과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결3개
FORMULA 01

합성부재의 재료별 축력 분담

P=Ps+PcP=P_s+P_c
  1. 01
    P=∫Aσ dAP=\int_A\sigma\,dA

    전체 축력은 단면응력의 적분이다.

  2. 02
    P=∫AsσsdA+∫AcσcdAP=\int_{A_s}\sigma_s dA+\int_{A_c}\sigma_c dA

    강재와 콘크리트 영역으로 적분구간을 나눈다.

  3. 03
    P=Ps+PcP=P_s+P_c

    각 재료의 합력을 더해 전체 축력 평형을 만족시킨다.

검산두 재료의 변형률 적합과 각 재료의 허용 응력범위를 함께 확인한다.

FORMULA 02

지배식의 변수 정의·조건 대입·차원 검산

εs=εc\varepsilon_s=\varepsilon_c
  1. 01
    εs=εc\varepsilon_s=\varepsilon_c

    문제에서 요구한 물리량을 좌변에 두고 관련 변수의 정의와 적용조건을 확인한다.

  2. 02
    εs=εc\varepsilon_s=\varepsilon_c

    원문 도면과 주어진 값의 단위를 통일한 뒤 순서대로 대입한다.

검산좌변과 우변의 차원, 결과의 부호와 극한값을 확인한다.

FORMULA 03

전단연결재의 콘크리트 지배와 강재 지배 강도 비교

Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)
  1. 01
    Qc=0.5Ascfc′EcQ_{c}=0.5A_{sc}\sqrt{f'_cE_c}

    콘크리트 지압·파괴에 의해 제한되는 연결재 강도를 계산한다.

  2. 02
    Qs=RgRpAscFuQ_s=R_gR_pA_{sc}F_u

    연결재 강재의 인장강도와 위치·군효과 계수를 반영한다.

  3. 03
    Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)

    두 한계상태 중 작은 값을 공칭 전단강도로 채택한다.

검산연결재 개수, 간격, 군효과와 강도감소계수를 별도로 적용한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다.
  • 국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다.
  • 합성효과는 전단연결재 강도와 간격, 유효폭, 시공단계 지지조건을 함께 만족할 때 인정한다.
  1. 01
    구조형식과 접합조건 확인

    강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다. 문제의 “제 5 문. 그림과 같은 단면의 강재보에 대하여 다음 물음에 답하시오. (단, 탄성계수” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
  2. 02
    유효폭·합성도·좌굴길이 결정

    국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재강도와 접합강도의 단위를 혼용하지 않는다.
  3. 03
    부재강도와 접합강도 교차 검토

    합성효과는 전단연결재 강도와 간격, 유효폭, 시공단계 지지조건을 함께 만족할 때 인정한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
P=Ps+PcP=P_s+P_c
εs=εc\varepsilon_s=\varepsilon_c
Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 강재와 콘크리트의 역할, 접합부의 힘 전달, 국부·전체 좌굴과 합성효과를 분리해 검토합니다.
  2. 제 5 문. 그림과 같은 단면의 강재보에 대하여 다음 물음에 답하시오. (단, 탄성계수 — 강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다.
  3. 결론: 구조형식과 접합조건 확인 → 유효폭·합성도·좌굴길이 결정 → 부재강도와 접합강도 교차 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.

채점어 강구조·합성구조 · 강재

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 64284de5de32
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건
제6문하중·사용성제 6 문. 처짐각법을 이용하여 아래와 같은 2층 골조 구조물의 각 부재 단부에 작용하는    MPa , 항복강도    MPa , 인장강도    MPa 이다)   모멘트를 결정하시오. (단, 각 부재들의 와  는 동일하다) (1…U=1.2D+1.6LU=1.2D+1.6Lp.02 · 계산형
2014년 건축구조학 제6문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 6 문. 처짐각법을 이용하여 아래와 같은 2층 골조 구조물의 각 부재 단부에 작용하는    MPa , 항복강도    MPa , 인장강도    MPa 이다)   모멘트를 결정하시오. (단, 각 부재들의 와  는 동일하다) (15점) (총 20점)  kN    m 10 10  kN   300   m 10    고정단 고정단 200 단위: mm m 1) 축에 대한 항복모멘트( )와 소성모멘트( )를 각각 구하시오. (5점)   2) 축에 대한 단면형상계수(shape factor)를 구하시오. (5점) 3) 그림의 강재보를 휨모멘트가 균일한 보에 적용하는 경우, 보가 횡좌굴을 일으키지 않고 소성모멘트를 발현하기 위한 압축플랜지의 한계비지지길이( )를 산정  하시오. (10점) 안전행정부 시험출제과장 건축구조학 2 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
계산형
주제
하중·사용성
원문
시험지 2쪽

답해야 할 항목

  1.   모멘트를 결정하시오. (단, 각 부재들의 와  는 동일하다) (15점)
  2. 1) 축에 대한 항복모멘트( )와 소성모멘트( )를 각각 구하시오. (5점)
  3. 2) 축에 대한 단면형상계수(shape factor)를 구하시오. (5점)
  4. 하시오. (10점)
추출 수치·단위

15점 · 20점 · 5점 · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1)   모멘트를 결정하시오. (단, 각 부재들의 와  는 동일하다) (15점) 2) 1) 축에 대한 항복모멘트( )와 소성모멘트( )를 각각 구하시오. (5점) 3) 2) 축에 대한 단면형상계수(shape factor)를 구하시오. (5점) 4) 하시오. (10점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 15점 · 20점 · 5점 · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘강도설계용 중력하중조합’ → 식 2 ‘즉시처짐과 장기처짐 합산’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 64284de5de325ce0과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

강도설계용 중력하중조합

U=1.2D+1.6LU=1.2D+1.6L
  1. 01
    U=γDD+γLLU=\gamma_DD+\gamma_LL

    각 공칭하중에 불확실성을 반영하는 하중계수를 곱한다.

  2. 02
    U=1.2D+1.6LU=1.2D+1.6L

    고정하중 1.2와 활하중 1.6 조합을 적용해 요구강도를 구한다.

검산적설·풍·지진이 있으면 해당 조합 전체 중 가장 불리한 값을 선택한다.

FORMULA 02

즉시처짐과 장기처짐 합산

Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
  1. 01
    Δi=f(EIeff,w,L)\Delta_i=f(EI_{eff},w,L)

    균열을 반영한 유효강성으로 즉시처짐을 계산한다.

  2. 02
    Δlt=λΔΔi\Delta_{lt}=\lambda_\Delta\Delta_i

    지속하중, 크리프·건조수축 효과로 추가 장기처짐을 구한다.

  3. 03
    Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}

    즉시처짐과 추가 장기처짐을 더해 총처짐을 구한다.

검산장기증폭식에 이미 포함된 즉시처짐을 중복 합산하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “  모멘트를 결정하시오. (단, 각 부재들의 와  는 동일하다) (15점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “1) 축에 대한 항복모멘트( )와 소성모멘트( )를 각각 구하시오. (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 “2) 축에 대한 단면형상계수(shape factor)를 구하시오. (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=1.2D+1.6LU=1.2D+1.6L
Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2.   모멘트를 결정하시오. (단, 각 부재들의 와  는 동일하다) (15점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. 1) 축에 대한 항복모멘트( )와 소성모멘트( )를 각각 구하시오. (5점) — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. 2) 축에 대한 단면형상계수(shape factor)를 구하시오. (5점) — 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  5. 하시오. (10점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  6. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 처짐

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 64284de5de32
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건

답안 범위

실제 문항 전문·요구조건·수치·핵심원리·단계별 해설·검산을 연결한 SHAFT 비공식 학습용 상세 풀이 및 모범답안 구성안. 문항마다 공식 시험지 이미지와 전사 방식을 표시하며, 도면 수치와 기준 조항은 공식 원문·시험연도 기준과 대조해야 하고 인사혁신처 공식 정답이 아님.

수치 문제는 시험지 도면의 기호와 값을 직접 대입하고, 기준 조항 문제는 시험 시행연도 기준과 현행 KDS를 구분해 검토해야 합니다.

← 건축구조학 20개년
자료 해시 78810afeb56f · 분석 해시 38d8bce7ac8a
