국가 5급 과학기술 · 제2차시험 · 실제 문제

2016 건축구조학

공식 시험지 원문을 페이지 이미지로 확인하고, 문항별 풀이 절차와 SHAFT 학습용 모범답안 구성안을 함께 봅니다.

연도
2016
문서
1개
이미지
2장
풀이
5문항
인사혁신처 공식 게시물 1 ↗공식 문제 자료실 ↗

실제 시험지

2장 · 이미지 선택 시 원본 크기

01

건축구조학

공식 PDF 페이지 렌더 · 2장

2016년 건축구조학 실제 문제 1쪽
p.01 · 76KB · 크게 보기 ↗
2016년 건축구조학 실제 문제 2쪽
p.02 · 63KB · 크게 보기 ↗

문항별 풀이·모범답안

5문항 · LaTeX 핵심식

먼저 시험지 이미지에서 도면·수치·조건을 확인한 뒤 풀이를 펼치십시오. OCR 전사는 검색 보조용이며 원문 이미지를 우선합니다.

원문공식 시험지 이미지 연결
분석요구·수치·핵심원리 분해
검증전사 방식·검산·답안 한계 표시

건축구조학

제3문기초·구조시스템제 3 문. 그림과 같은 주각이 중심축하중  ＝4,500kN을 받을 때, 베이스 플레이트의  크기 B(폭)과 N(높이)를 구하시오. (단, 기초크기 1,800×1,800mm, 콘크리트…q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}p.01 · 계산형
2016년 건축구조학 제3문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 3 문. 그림과 같은 주각이 중심축하중  ＝4,500kN을 받을 때, 베이스 플레이트의  크기 B(폭)과 N(높이)를 구하시오. (단, 기초크기 1,800×1,800mm, 콘크리트

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
계산형
주제
기초·구조시스템
원문
시험지 1쪽

답해야 할 항목

  1. 크기 B(폭)과 N(높이)를 구하시오. (단, 기초크기 1,800×1,800mm, 콘크리트
추출 수치·단위

4,500kN · 1,800mm

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 크기 B(폭)과 N(높이)를 구하시오. (단, 기초크기 1,800×1,800mm, 콘크리트

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 4,500kN · 1,800mm. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다. 전도·활동·편심·지지력은 안정 문제로, 총침하·부등침하는 사용성 문제로 분리한다.

    검산편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘편심하중을 받는 기초의 접지압 분포’ → 식 2 ‘저항과 작용의 비로 안정 안전율 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 e46f2b5a03b148af과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

편심하중을 받는 기초의 접지압 분포

q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}
  1. 01
    σ=PA+MyI\sigma=\frac{P}{A}+\frac{My}{I}

    축응력과 휨응력을 선형탄성 중첩한다.

  2. 02
    S=IcS=\frac{I}{c}

    극단섬유 거리 c를 사용해 단면계수 S로 바꾼다.

  3. 03
    q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}

    기초 저면 양 끝의 최대·최소 지압을 ± 부호로 구한다.

검산qmin이 음수이면 지반 인장을 허용하지 않고 유효 접촉면적으로 다시 계산한다.

FORMULA 02

저항과 작용의 비로 안정 안전율 판정

FS=RS≥FSmin⁡FS=\frac{R}{S}\ge FS_{\min}
  1. 01
    FS=저항 효과작용 효과FS=\frac{\text{저항 효과}}{\text{작용 효과}}

    활동·전도·지지력별 저항과 작용을 같은 차원으로 정리한다.

  2. 02
    FS=RS≥FSmin⁡FS=\frac{R}{S}\ge FS_{\min}

    계산 안전율을 요구 최소안전율과 비교한다.

검산강도감소계수 설계와 전통적 안전율 설계를 혼용하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다.
  • 전도·활동·편심·지지력은 안정 문제로, 총침하·부등침하는 사용성 문제로 분리한다.
  • 기초판·말뚝·옹벽의 구조설계는 지반반력 분포와 위험단면을 확정한 뒤 수행한다.
  1. 01
    구조시스템과 지반조건 정의

    상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다. 문제의 “크기 B(폭)과 N(높이)를 구하시오. (단, 기초크기 1,800×1,800mm, 콘크리트” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.
  2. 02
    전도·활동·지지력 검토

    전도·활동·편심·지지력은 안정 문제로, 총침하·부등침하는 사용성 문제로 분리한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 지반 안정 검토와 콘크리트 부재 검토를 하나의 안전율로 처리하지 않는다.
  3. 03
    침하와 구조상세 검토

    기초판·말뚝·옹벽의 구조설계는 지반반력 분포와 위험단면을 확정한 뒤 수행한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.
q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}
FS=RS≥FSmin⁡FS=\frac{R}{S}\ge FS_{\min}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 상부 구조의 하중경로와 지반 반응을 연결하고 안정·지지력·침하를 각각 검토합니다.
  2. 크기 B(폭)과 N(높이)를 구하시오. (단, 기초크기 1,800×1,800mm, 콘크리트 — 상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다.
  3. 결론: 구조시스템과 지반조건 정의 → 전도·활동·지지력 검토 → 침하와 구조상세 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.

채점어 기초·구조시스템 · 기초

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 e46f2b5a03b1
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제1문강구조·합성구조제 1 문. 그림과 같이 콘크리트 이어치기 공사로 합성콘크리트 휨부재 단면을 구성 압축강도  ＝24 MPa이다. B와 N은 산정한 수치에서 올림하여 100 mm 하였다. 이러한 휨부재는 A부분과 B부분의 상호접촉면에서 발생하는 수평 단위로 결정한다)  (15점) …P=Ps+PcP=P_s+P_cp.01 · 서술형
2016년 건축구조학 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. 그림과 같이 콘크리트 이어치기 공사로 합성콘크리트 휨부재 단면을 구성 압축강도  ＝24 MPa이다. B와 N은 산정한 수치에서 올림하여 100 mm 하였다. 이러한 휨부재는 A부분과 B부분의 상호접촉면에서 발생하는 수평 단위로 결정한다)  (15점) 전단력을 충분히 저항할 수 있도록 설계하여야 한다. 상호접촉면의 표면상태와 전단연결재의 유무에 따라 콘크리트구조기준(KCI2012)에서 규정하고 있는 <참 고> 콘크리트 단면의 일부분이 지압을 받는 경우, 설계지압강도(∅  ) 합성콘크리트 부재의 수평전단강도 산정방법을 모두 설명하시오. (20점)    , ∅               ≤     d A   베이스플레이트 면적 B  인장철근   콘크리트 지지부분의 최대 면적, 단     ≤   bv  

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
서술형
주제
강구조·합성구조
원문
시험지 1쪽

답해야 할 항목

  1. 합성콘크리트 부재의 수평전단강도 산정방법을 모두 설명하시오. (20점) 
추출 수치·단위

24 MPa · 100 mm · 15점 · 20점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 합성콘크리트 부재의 수평전단강도 산정방법을 모두 설명하시오. (20점) 

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 24 MPa · 100 mm · 15점 · 20점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다. 국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다.

    검산완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘합성부재의 재료별 축력 분담’ → 식 2 ‘지배식의 변수 정의·조건 대입·차원 검산’ → 식 3 ‘전단연결재의 콘크리트 지배와 강재 지배 강도 비교’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 e46f2b5a03b148af과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결3개
FORMULA 01

합성부재의 재료별 축력 분담

P=Ps+PcP=P_s+P_c
  1. 01
    P=∫Aσ dAP=\int_A\sigma\,dA

    전체 축력은 단면응력의 적분이다.

  2. 02
    P=∫AsσsdA+∫AcσcdAP=\int_{A_s}\sigma_s dA+\int_{A_c}\sigma_c dA

    강재와 콘크리트 영역으로 적분구간을 나눈다.

  3. 03
    P=Ps+PcP=P_s+P_c

    각 재료의 합력을 더해 전체 축력 평형을 만족시킨다.

검산두 재료의 변형률 적합과 각 재료의 허용 응력범위를 함께 확인한다.

FORMULA 02

지배식의 변수 정의·조건 대입·차원 검산

εs=εc\varepsilon_s=\varepsilon_c
  1. 01
    εs=εc\varepsilon_s=\varepsilon_c

    문제에서 요구한 물리량을 좌변에 두고 관련 변수의 정의와 적용조건을 확인한다.

  2. 02
    εs=εc\varepsilon_s=\varepsilon_c

    원문 도면과 주어진 값의 단위를 통일한 뒤 순서대로 대입한다.

검산좌변과 우변의 차원, 결과의 부호와 극한값을 확인한다.

FORMULA 03

전단연결재의 콘크리트 지배와 강재 지배 강도 비교

Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)
  1. 01
    Qc=0.5Ascfc′EcQ_{c}=0.5A_{sc}\sqrt{f'_cE_c}

    콘크리트 지압·파괴에 의해 제한되는 연결재 강도를 계산한다.

  2. 02
    Qs=RgRpAscFuQ_s=R_gR_pA_{sc}F_u

    연결재 강재의 인장강도와 위치·군효과 계수를 반영한다.

  3. 03
    Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)

    두 한계상태 중 작은 값을 공칭 전단강도로 채택한다.

검산연결재 개수, 간격, 군효과와 강도감소계수를 별도로 적용한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다.
  • 국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다.
  • 합성효과는 전단연결재 강도와 간격, 유효폭, 시공단계 지지조건을 함께 만족할 때 인정한다.
  1. 01
    구조형식과 접합조건 확인

    강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다. 문제의 “합성콘크리트 부재의 수평전단강도 산정방법을 모두 설명하시오. (20점) ” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
  2. 02
    유효폭·합성도·좌굴길이 결정

    국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재강도와 접합강도의 단위를 혼용하지 않는다.
  3. 03
    부재강도와 접합강도 교차 검토

    합성효과는 전단연결재 강도와 간격, 유효폭, 시공단계 지지조건을 함께 만족할 때 인정한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
P=Ps+PcP=P_s+P_c
εs=εc\varepsilon_s=\varepsilon_c
Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 강재와 콘크리트의 역할, 접합부의 힘 전달, 국부·전체 좌굴과 합성효과를 분리해 검토합니다.
  2. 합성콘크리트 부재의 수평전단강도 산정방법을 모두 설명하시오. (20점)  — 강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다.
  3. 결론: 구조형식과 접합조건 확인 → 유효폭·합성도·좌굴길이 결정 → 부재강도와 접합강도 교차 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.

채점어 강구조·합성구조 · 합성

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 e46f2b5a03b1
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건
제2문기초·구조시스템제 2 문. 24MPa의 압축강도를 갖는 보통 콘크리트 부재에서 도막되지 않은 이형철근  H-400×408×21×21 N  0.95 (D25, SD400)을 배근하여 인장력에 저항하도록 설계하고자 한다. 콘크리트 구조기준(KCI2012)을 적용하여 다음 물음에 …q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}p.01 · 서술형
2016년 건축구조학 제2문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 2 문. 24MPa의 압축강도를 갖는 보통 콘크리트 부재에서 도막되지 않은 이형철근  H-400×408×21×21 N  0.95 (D25, SD400)을 배근하여 인장력에 저항하도록 설계하고자 한다. 콘크리트 구조기준(KCI2012)을 적용하여 다음 물음에 답하시오. (단, 철근배치 위치  계수＝1.0, 피복두께＝50mm, 철근 순간격＝4 , 철근량은 소요철근량으로  기초  0.80  하고, 스터럽은 최소로 배치한다) (총 20점) 1,800×1,800  B 건축구조학 1 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
서술형
주제
기초·구조시스템
원문
시험지 1쪽

답해야 할 항목

  1. 구조기준(KCI2012)을 적용하여 다음 물음에 답하시오. (단, 철근배치 위치 
추출 수치·단위

24MPa · 21 N · 50mm · 20점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 구조기준(KCI2012)을 적용하여 다음 물음에 답하시오. (단, 철근배치 위치 

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 24MPa · 21 N · 50mm · 20점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다. 전도·활동·편심·지지력은 안정 문제로, 총침하·부등침하는 사용성 문제로 분리한다.

    검산편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘편심하중을 받는 기초의 접지압 분포’ → 식 2 ‘저항과 작용의 비로 안정 안전율 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 e46f2b5a03b148af과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

편심하중을 받는 기초의 접지압 분포

q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}
  1. 01
    σ=PA+MyI\sigma=\frac{P}{A}+\frac{My}{I}

    축응력과 휨응력을 선형탄성 중첩한다.

  2. 02
    S=IcS=\frac{I}{c}

    극단섬유 거리 c를 사용해 단면계수 S로 바꾼다.

  3. 03
    q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}

    기초 저면 양 끝의 최대·최소 지압을 ± 부호로 구한다.

검산qmin이 음수이면 지반 인장을 허용하지 않고 유효 접촉면적으로 다시 계산한다.

FORMULA 02

저항과 작용의 비로 안정 안전율 판정

FS=RS≥FSmin⁡FS=\frac{R}{S}\ge FS_{\min}
  1. 01
    FS=저항 효과작용 효과FS=\frac{\text{저항 효과}}{\text{작용 효과}}

    활동·전도·지지력별 저항과 작용을 같은 차원으로 정리한다.

  2. 02
    FS=RS≥FSmin⁡FS=\frac{R}{S}\ge FS_{\min}

    계산 안전율을 요구 최소안전율과 비교한다.

검산강도감소계수 설계와 전통적 안전율 설계를 혼용하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다.
  • 전도·활동·편심·지지력은 안정 문제로, 총침하·부등침하는 사용성 문제로 분리한다.
  • 기초판·말뚝·옹벽의 구조설계는 지반반력 분포와 위험단면을 확정한 뒤 수행한다.
  1. 01
    구조시스템과 지반조건 정의

    상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다. 문제의 “구조기준(KCI2012)을 적용하여 다음 물음에 답하시오. (단, 철근배치 위치 ” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.
  2. 02
    전도·활동·지지력 검토

    전도·활동·편심·지지력은 안정 문제로, 총침하·부등침하는 사용성 문제로 분리한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 지반 안정 검토와 콘크리트 부재 검토를 하나의 안전율로 처리하지 않는다.
  3. 03
    침하와 구조상세 검토

    기초판·말뚝·옹벽의 구조설계는 지반반력 분포와 위험단면을 확정한 뒤 수행한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.
q=PA±MSq=\frac{P}{A}\pm\frac{M}{S}
FS=RS≥FSmin⁡FS=\frac{R}{S}\ge FS_{\min}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 상부 구조의 하중경로와 지반 반응을 연결하고 안정·지지력·침하를 각각 검토합니다.
  2. 구조기준(KCI2012)을 적용하여 다음 물음에 답하시오. (단, 철근배치 위치  — 상부구조 반력과 지반의 허용·극한 지지력 기준을 같은 설계철학으로 맞춘다.
  3. 결론: 구조시스템과 지반조건 정의 → 전도·활동·지지력 검토 → 침하와 구조상세 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 편심이 핵 안을 벗어날 때 인장 지반반력을 허용하지 않는다.

채점어 기초·구조시스템 · 기초

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 e46f2b5a03b1
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제4문내진·풍하중제 4 문. 그림과 같이 Y－방향으로는 모멘트골조, X－방향으로는 모멘트골조 및 가새 1) 구조물의 Y－방향 고유진동수(Hz)를 구하시오. (10점) 골조의 지진력저항시스템으로 구성된 1층 철골 구조물에 대하여 다음 물음에 2) 구조물의 X－방향 고유진동수가 Y－방향 …V=CsWV=C_sWp.02 · 계산형

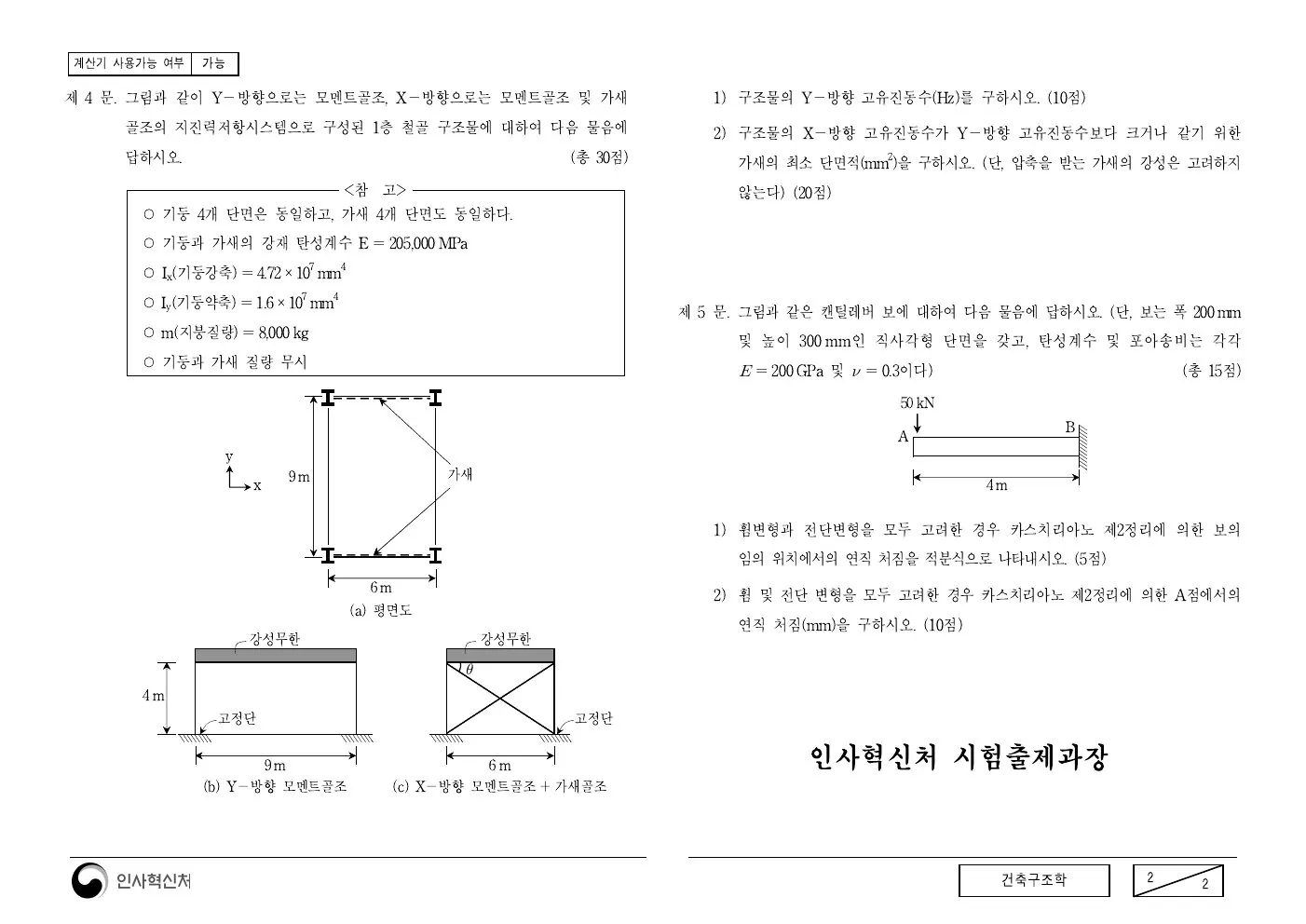

2016년 건축구조학 제4문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 4 문. 그림과 같이 Y－방향으로는 모멘트골조, X－방향으로는 모멘트골조 및 가새 1) 구조물의 Y－방향 고유진동수(Hz)를 구하시오. (10점) 골조의 지진력저항시스템으로 구성된 1층 철골 구조물에 대하여 다음 물음에 2) 구조물의 X－방향 고유진동수가 Y－방향 고유진동수보다 크거나 같기 위한 답하시오. (총 30점) 가새의 최소 단면적(mm2)을 구하시오. (단, 압축을 받는 가새의 강성은 고려하지 <참 고> 않는다) (20점) ○ 기둥 4개 단면은 동일하고, 가새 4개 단면도 동일하다. ○ 기둥과 가새의 강재 탄성계수 E＝205,000MPa ○ Ix(기둥강축)＝4.72×107 mm4 ○ Iy(기둥약축)＝1.6 ×107 mm4

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석30점
유형
계산형
주제
내진·풍하중
원문
시험지 2쪽

답해야 할 항목

  1. 1) 구조물의 Y－방향 고유진동수(Hz)를 구하시오. (10점)
  2. 답하시오. (총 30점) 가새의 최소 단면적(mm2)을 구하시오. (단, 압축을 받는 가새의 강성은 고려하지
추출 수치·단위

10점 · 30점 · 20점 · 205,000MPa · 107 mm

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 1) 구조물의 Y－방향 고유진동수(Hz)를 구하시오. (10점) 2) 답하시오. (총 30점) 가새의 최소 단면적(mm2)을 구하시오. (단, 압축을 받는 가새의 강성은 고려하지

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 10점 · 30점 · 20점 · 205,000MPa · 107 mm. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.

    검산응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘등가정적 지진 밑면전단력 산정’ → 식 2 ‘층간변위각으로 사용성·안정성 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 06ccd1804ed79ae3과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

등가정적 지진 밑면전단력 산정

V=CsWV=C_sW
  1. 01
    Cs=f(SDS,SD1,T,R,Ie)C_s=f(S_{DS},S_{D1},T,R,I_e)

    설계스펙트럼, 주기, 반응수정계수와 중요도계수로 지진응답계수를 정한다.

  2. 02
    V=CsWV=C_sW

    지진응답계수에 유효지진중량을 곱해 밑면전단력을 구한다.

검산Cs의 상·하한과 유효지진중량에 포함되는 하중을 확인한다.

FORMULA 02

층간변위각으로 사용성·안정성 판정

θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
  1. 01
    Δi=ui−ui−1\Delta_i=u_i-u_{i-1}

    인접한 두 층의 수평변위 차가 층간변위다.

  2. 02
    θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}

    층간변위를 층고로 나눠 무차원 변위각을 구하고 허용값과 비교한다.

검산탄성해석 변위에 필요한 증폭계수 적용 여부를 확인한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  • 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  • 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  1. 01
    위험도·내진등급·구조시스템 설정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 문제의 “1) 구조물의 Y－방향 고유진동수(Hz)를 구하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  2. 02
    설계작용과 해석모델 결정

    강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다. 문제의 “답하시오. (총 30점) 가새의 최소 단면적(mm2)을 구하시오. (단, 압축을 받는 가새의 강성은 고려하지” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 평균변위와 최대 층간변위를 혼동하지 않는다.
  3. 03
    강도·변위·성능수준 검토

    풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
V=CsWV=C_sW
θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 위험도와 구조시스템을 정한 뒤 설계작용, 해석법, 변위·연성·비구조요소 요구를 단계적으로 답합니다.
  2. 1) 구조물의 Y－방향 고유진동수(Hz)를 구하시오. (10점) — 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  3. 답하시오. (총 30점) 가새의 최소 단면적(mm2)을 구하시오. (단, 압축을 받는 가새의 강성은 고려하지 — 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  4. 결론: 위험도·내진등급·구조시스템 설정 → 설계작용과 해석모델 결정 → 강도·변위·성능수준 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.

채점어 내진·풍하중 · 지진

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 06ccd1804ed7
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제5문하중·사용성제 5 문. 그림과 같은 캔틸레버 보에 대하여 다음 물음에 답하시오. (단, 보는 폭 200mm ○ m(지붕질량)＝8,000kg 및 높이 300 mm인 직사각형 단면을 갖고, 탄성계수 및 포아송비는 각각 ○ 기둥과 가새 질량 무시  ＝200GPa 및  ＝0.3이다)…U=1.2D+1.6LU=1.2D+1.6Lp.02 · 계산형
2016년 건축구조학 제5문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 5 문. 그림과 같은 캔틸레버 보에 대하여 다음 물음에 답하시오. (단, 보는 폭 200mm ○ m(지붕질량)＝8,000kg 및 높이 300 mm인 직사각형 단면을 갖고, 탄성계수 및 포아송비는 각각 ○ 기둥과 가새 질량 무시  ＝200GPa 및  ＝0.3이다) (총 15점) 50kN A B y x 9m 가새 4m 1) 휨변형과 전단변형을 모두 고려한 경우 카스치리아노 제2정리에 의한 보의 임의 위치에서의 연직 처짐을 적분식으로 나타내시오. (5점) 6m 2) 휨 및 전단 변형을 모두 고려한 경우 카스치리아노 제2정리에 의한 A점에서의 (a) 평면도 연직 처짐(mm)을 구하시오. (10점) 강성무한 강성무한  4m 고정단 고정단 9m (b) Y－방향 모멘트골조 6m (c) X－방향 모멘트골조＋가새골조 인사혁신처 시험출제과장 건축구조학 2 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석15점
유형
계산형
주제
하중·사용성
원문
시험지 2쪽

답해야 할 항목

  1. 제 5 문. 그림과 같은 캔틸레버 보에 대하여 다음 물음에 답하시오. (단, 보는 폭 200mm
  2. (a) 평면도 연직 처짐(mm)을 구하시오. (10점)
추출 수치·단위

200mm · 8,000kg · 300 mm · 200GPa · 15점 · 50kN · 9m · 4m · 5점 · 6m · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 5 문. 그림과 같은 캔틸레버 보에 대하여 다음 물음에 답하시오. (단, 보는 폭 200mm 2) (a) 평면도 연직 처짐(mm)을 구하시오. (10점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 200mm · 8,000kg · 300 mm · 200GPa · 15점 · 50kN · 9m · 4m · 5점 · 6m · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘강도설계용 중력하중조합’ → 식 2 ‘즉시처짐과 장기처짐 합산’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 06ccd1804ed79ae3과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

강도설계용 중력하중조합

U=1.2D+1.6LU=1.2D+1.6L
  1. 01
    U=γDD+γLLU=\gamma_DD+\gamma_LL

    각 공칭하중에 불확실성을 반영하는 하중계수를 곱한다.

  2. 02
    U=1.2D+1.6LU=1.2D+1.6L

    고정하중 1.2와 활하중 1.6 조합을 적용해 요구강도를 구한다.

검산적설·풍·지진이 있으면 해당 조합 전체 중 가장 불리한 값을 선택한다.

FORMULA 02

즉시처짐과 장기처짐 합산

Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
  1. 01
    Δi=f(EIeff,w,L)\Delta_i=f(EI_{eff},w,L)

    균열을 반영한 유효강성으로 즉시처짐을 계산한다.

  2. 02
    Δlt=λΔΔi\Delta_{lt}=\lambda_\Delta\Delta_i

    지속하중, 크리프·건조수축 효과로 추가 장기처짐을 구한다.

  3. 03
    Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}

    즉시처짐과 추가 장기처짐을 더해 총처짐을 구한다.

검산장기증폭식에 이미 포함된 즉시처짐을 중복 합산하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “제 5 문. 그림과 같은 캔틸레버 보에 대하여 다음 물음에 답하시오. (단, 보는 폭 200mm” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “(a) 평면도 연직 처짐(mm)을 구하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=1.2D+1.6LU=1.2D+1.6L
Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2. 제 5 문. 그림과 같은 캔틸레버 보에 대하여 다음 물음에 답하시오. (단, 보는 폭 200mm — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. (a) 평면도 연직 처짐(mm)을 구하시오. (10점) — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 처짐

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 06ccd1804ed7
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건

답안 범위

실제 문항 전문·요구조건·수치·핵심원리·단계별 해설·검산을 연결한 SHAFT 비공식 학습용 상세 풀이 및 모범답안 구성안. 문항마다 공식 시험지 이미지와 전사 방식을 표시하며, 도면 수치와 기준 조항은 공식 원문·시험연도 기준과 대조해야 하고 인사혁신처 공식 정답이 아님.

수치 문제는 시험지 도면의 기호와 값을 직접 대입하고, 기준 조항 문제는 시험 시행연도 기준과 현행 KDS를 구분해 검토해야 합니다.

← 건축구조학 20개년
자료 해시 78810afeb56f · 분석 해시 38d8bce7ac8a
