건축구조학

제2문콘크리트 부재·내구성제 2 문. 그림과 같은 내민보에 대하여 다음 물음에 답하시오. (총 20점) 2021년도 국가공무원 5급(기술) 공개경쟁채용 제2차시험 응시번호 : 성명 :…C=TC=Tp.01 · 서술형

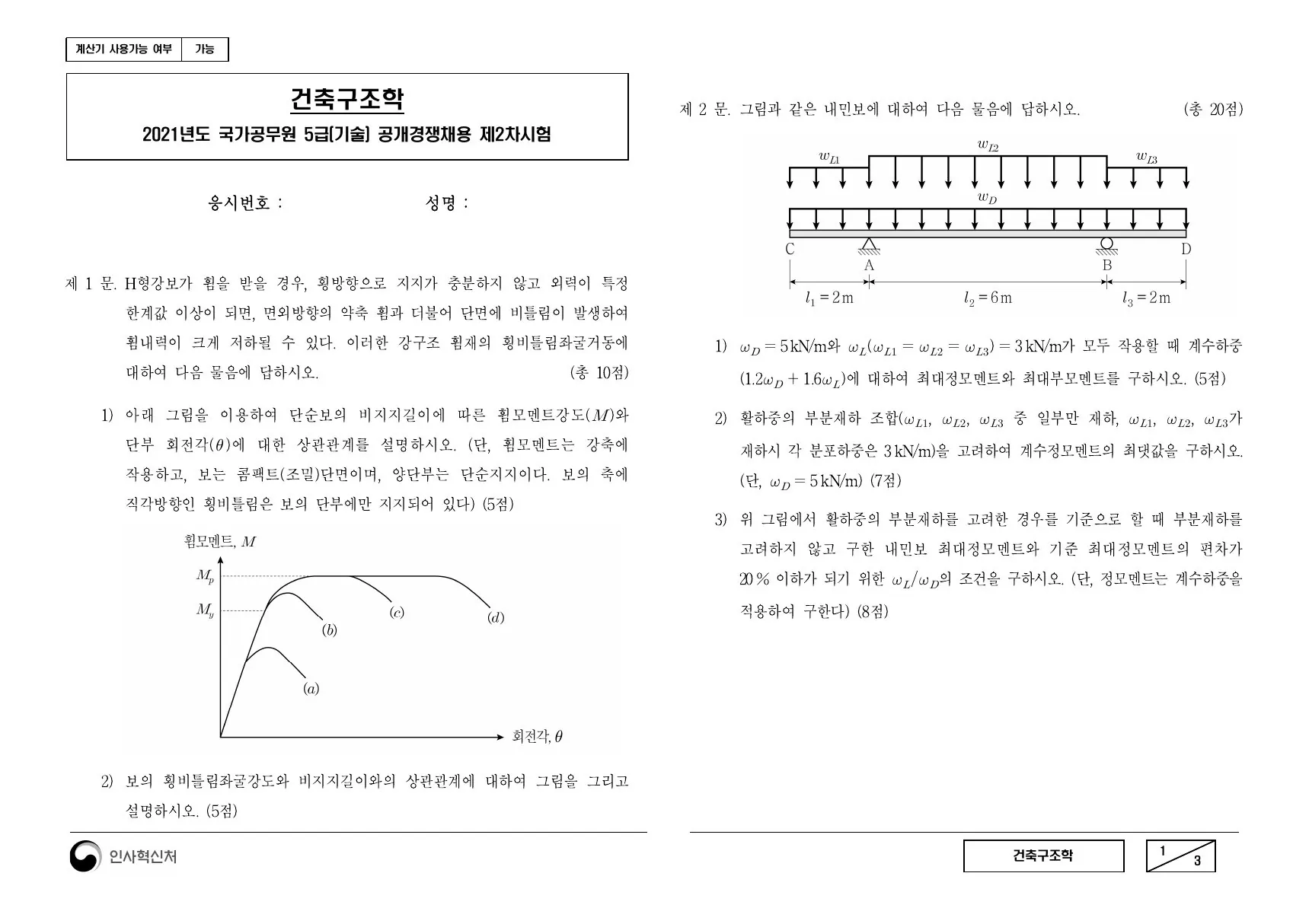

2021년 건축구조학 제2문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 2 문. 그림과 같은 내민보에 대하여 다음 물음에 답하시오. (총 20점) 2021년도 국가공무원 5급(기술) 공개경쟁채용 제2차시험 응시번호 : 성명 :

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
서술형
주제
콘크리트 부재·내구성
원문
시험지 1쪽

답해야 할 항목

  1. 제 2 문. 그림과 같은 내민보에 대하여 다음 물음에 답하시오. (총 20점)
추출 수치·단위

20점 · 2021년

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 2 문. 그림과 같은 내민보에 대하여 다음 물음에 답하시오. (총 20점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20점 · 2021년. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.

    검산노출등급과 구조강도 검토를 혼용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘철근콘크리트 단면의 축방향 평형’ → 식 2 ‘공칭 휨강도를 설계강도로 환산해 요구강도와 비교’ → 식 3 ‘합성단면의 완전합성 변형률 적합조건’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 5e231d4d4583951d과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결3개
FORMULA 01

철근콘크리트 단면의 축방향 평형

C=TC=T
  1. 01
    ∑Fx=0\sum F_x=0

    순수휨 단면에는 외부 축력이 없으므로 내부 축력 합이 0이다.

  2. 02
    C=TC=T

    콘크리트 압축합력과 철근 인장합력의 크기가 같아야 한다.

검산축력이 함께 작용하면 C−T=P_n으로 일반화해야 한다.

FORMULA 02

공칭 휨강도를 설계강도로 환산해 요구강도와 비교

ϕMn≥Mu\phi M_n \ge M_u
  1. 01
    C=T  ⇒  a=Asfy0.85fc′bC=T\;\Rightarrow\;a=\frac{A_sf_y}{0.85f'_cb}

    단면력 평형으로 압축블록 깊이를 구한다.

  2. 02
    Mn=Asfy(d−a2)M_n=A_sf_y\left(d-\frac a2\right)

    인장합력과 압축합력 사이의 팔길이로 공칭모멘트를 구한다.

  3. 03
    ϕMn≥Mu\phi M_n \ge M_u

    변형률 상태에 따른 강도감소계수 φ를 곱해 계수모멘트와 비교한다.

검산공칭강도 Mn과 설계강도 φMn을 혼용하지 않고 인장지배 여부를 확인한다.

FORMULA 03

합성단면의 완전합성 변형률 적합조건

εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
  1. 01
    us=ucu_s=u_c

    미끄럼이 없는 완전합성에서는 접촉면의 변위가 같다.

  2. 02
    εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d

    같은 길이에 대한 변위 변화율도 같으므로 강재와 콘크리트 변형률이 일치한다.

검산전단연결재가 충분하지 않으면 부분합성으로 별도 검토한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  • 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.
  • 복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다.
  1. 01
    재료강도와 단면·노출조건 정리

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 문제의 “제 2 문. 그림과 같은 내민보에 대하여 다음 물음에 답하시오. (총 20점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
  2. 02
    변형률 적합과 평형식 수립

    부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 시험연도 기준과 현행 KDS를 같은 값으로 단정하지 않는다.
  3. 03
    설계강도·상세·내구성 검토

    복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
C=TC=T
ϕMn≥Mu\phi M_n \ge M_u
εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 재료모델과 변형률 적합조건을 세운 뒤 강도감소계수, 정착·상세, 내구성 요구를 함께 확인합니다.
  2. 제 2 문. 그림과 같은 내민보에 대하여 다음 물음에 답하시오. (총 20점) — 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  3. 결론: 재료강도와 단면·노출조건 정리 → 변형률 적합과 평형식 수립 → 설계강도·상세·내구성 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 노출등급과 구조강도 검토를 혼용하지 않는다.

채점어 콘크리트 부재·내구성

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 5e231d4d4583
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건

콘크리트 탄산화 ↗

개념과 반응기구, KDS·KCS 규정, 실제 기출문제 적용, 계산·서술 풀이와 관련 이론을 연결한다.

KDS 14 20 40 · KCS 14 20 10 · KDS 14 20 50 · KS F 2596 · 검증 2026-08-02
제1문하중·사용성제 1 문. H형강보가 휨을 받을 경우, 횡방향으로 지지가 충분하지 않고 외력이 특정 한계값 이상이 되면, 면외방향의 약축 휨과 더불어 단면에 비틀림이 발생하여 휨내력이 크게 저하될 수 있다. 이러한 강구조 휨재의 횡비틀림좌굴거동에 1)  ＝5kN/m와  ( ＝ …U=∑iγiQiU=\sum_i\gamma_i Q_ip.01 · 혼합형
2021년 건축구조학 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. H형강보가 휨을 받을 경우, 횡방향으로 지지가 충분하지 않고 외력이 특정 한계값 이상이 되면, 면외방향의 약축 휨과 더불어 단면에 비틀림이 발생하여 휨내력이 크게 저하될 수 있다. 이러한 강구조 휨재의 횡비틀림좌굴거동에 1)  ＝5kN/m와  ( ＝  ＝  )＝3kN/m가 모두 작용할 때 계수하중      대하여 다음 물음에 답하시오. (총 10점) (1.2 ＋1.6 )에 대하여 최대정모멘트와 최대부모멘트를 구하시오. (5점)   1) 아래 그림을 이용하여 단순보의 비지지길이에 따른 휨모멘트강도( )와 2) 활하중의 부분재하 조합( ,  ,  중 일부만 재하,  ,  ,  가       단부 회전각( )에 대한 상관관계를 설명하시오. (단, 휨모멘트는 강축에 재하시 각 분포하중은 3kN/m)을 고려하여 계수정모멘트의 최댓값을 구하시오. 작용하고, 보는 콤팩트(조밀)단면이며, 양단부는 단순지지이다. 보의 축에 (단,  ＝5kN/m) (7점) 직각방향인 횡비틀림은 보의 단부에만 지지되어 있다) (5점)  3) 위 그림에서 활하중의 부분재하를 고려한 경우를 기준으로 할 때 부분재하를 고려하지 않고 구한 내민보 최대정모멘트와 기준 최대정모멘트의 편차가 20% 이하가 되기 위한   의 조건을 구하시오. (단, 정모멘트는 계수하중을   적용하여 구한다) (8점) 2) 보의 횡비틀림좌굴강도와 비지지길이와의 상관관계에 대하여 그림을 그리고 설명하시오. (5점) 건축구조학 1

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석10점
유형
혼합형
주제
하중·사용성
원문
시험지 1쪽

답해야 할 항목

  1. 대하여 다음 물음에 답하시오. (총 10점) (1.2 ＋1.6 )에 대하여 최대정모멘트와 최대부모멘트를 구하시오. (5점)
  2. 단부 회전각( )에 대한 상관관계를 설명하시오. (단, 휨모멘트는 강축에 재하시 각 분포하중은 3kN/m)을 고려하여 계수정모멘트의 최댓값을 구하시오.
  3. 20% 이하가 되기 위한   의 조건을 구하시오. (단, 정모멘트는 계수하중을
  4. 설명하시오. (5점)
추출 수치·단위

5kN/m · 3kN/m · 10점 · 5점 · 7점 · 20% · 8점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 대하여 다음 물음에 답하시오. (총 10점) (1.2 ＋1.6 )에 대하여 최대정모멘트와 최대부모멘트를 구하시오. (5점) 2) 단부 회전각( )에 대한 상관관계를 설명하시오. (단, 휨모멘트는 강축에 재하시 각 분포하중은 3kN/m)을 고려하여 계수정모멘트의 최댓값을 구하시오. 3) 20% 이하가 되기 위한   의 조건을 구하시오. (단, 정모멘트는 계수하중을 4) 설명하시오. (5점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 5kN/m · 3kN/m · 10점 · 5점 · 7점 · 20% · 8점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘여러 하중효과의 계수조합’ → 식 2 ‘사용성 검토용 하중조합’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 5e231d4d4583951d과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

여러 하중효과의 계수조합

U=∑iγiQiU=\sum_i\gamma_i Q_i
  1. 01
    Qi→γiQiQ_i\rightarrow\gamma_iQ_i

    하중 종류별 공칭효과에 해당 하중계수를 적용한다.

  2. 02
    U=∑iγiQiU=\sum_i\gamma_i Q_i

    동시에 발생 가능한 모든 계수하중효과를 부호를 유지해 합산한다.

검산하중 종류별 계수와 동시작용 조건을 시험연도 기준에서 확인한다.

FORMULA 02

사용성 검토용 하중조합

S=∑iψiQiS=\sum_i\psi_i Q_i
  1. 01
    Qi→ψiQiQ_i\rightarrow\psi_iQ_i

    지속시간·동시발생 가능성을 반영하는 조합계수 ψ를 적용한다.

  2. 02
    S=∑iψiQiS=\sum_i\psi_i Q_i

    처짐·균열·진동 검토에 필요한 사용하중효과를 합산한다.

검산강도조합 계수를 사용성조합에 그대로 쓰지 않는다.

보충 원리·기존 분석핵심 개념 재확인

정의와 적용조건을 먼저 제시하고 계산에 필요한 가정을 명시한 뒤, 식 전개와 서술 결론을 분리한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “대하여 다음 물음에 답하시오. (총 10점) (1.2 ＋1.6 )에 대하여 최대정모멘트와 최대부모멘트를 구하시오. (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “단부 회전각( )에 대한 상관관계를 설명하시오. (단, 휨모멘트는 강축에 재하시 각 분포하중은 3kN/m)을 고려하여 계수정모멘트의 최댓값을 구하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 “20% 이하가 되기 위한   의 조건을 구하시오. (단, 정모멘트는 계수하중을” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=∑iγiQiU=\sum_i\gamma_i Q_i
S=∑iψiQiS=\sum_i\psi_i Q_i
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2. 대하여 다음 물음에 답하시오. (총 10점) (1.2 ＋1.6 )에 대하여 최대정모멘트와 최대부모멘트를 구하시오. (5점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. 단부 회전각( )에 대한 상관관계를 설명하시오. (단, 휨모멘트는 강축에 재하시 각 분포하중은 3kN/m)을 고려하여 계수정모멘트의 최댓값을 구하시오. — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. 20% 이하가 되기 위한   의 조건을 구하시오. (단, 정모멘트는 계수하중을 — 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  5. 설명하시오. (5점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  6. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 하중 · 활하중

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 5e231d4d4583
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제3문하중·사용성제 3 문. 아래의 조건을 가지는 철근 콘크리트 단순보에 대하여 다음 물음에 답하시오. 1) 크리프와 건조수축이 장기처짐에 미치는 영향에 대해 설명하시오. (4점) (총 20점) 2) 압축철근 배근이 장기처짐에 미치는 영향에 대해 설명하시오. (6점) ○ 보의 경간: …U=∑iγiQiU=\sum_i\gamma_i Q_ip.02 · 혼합형

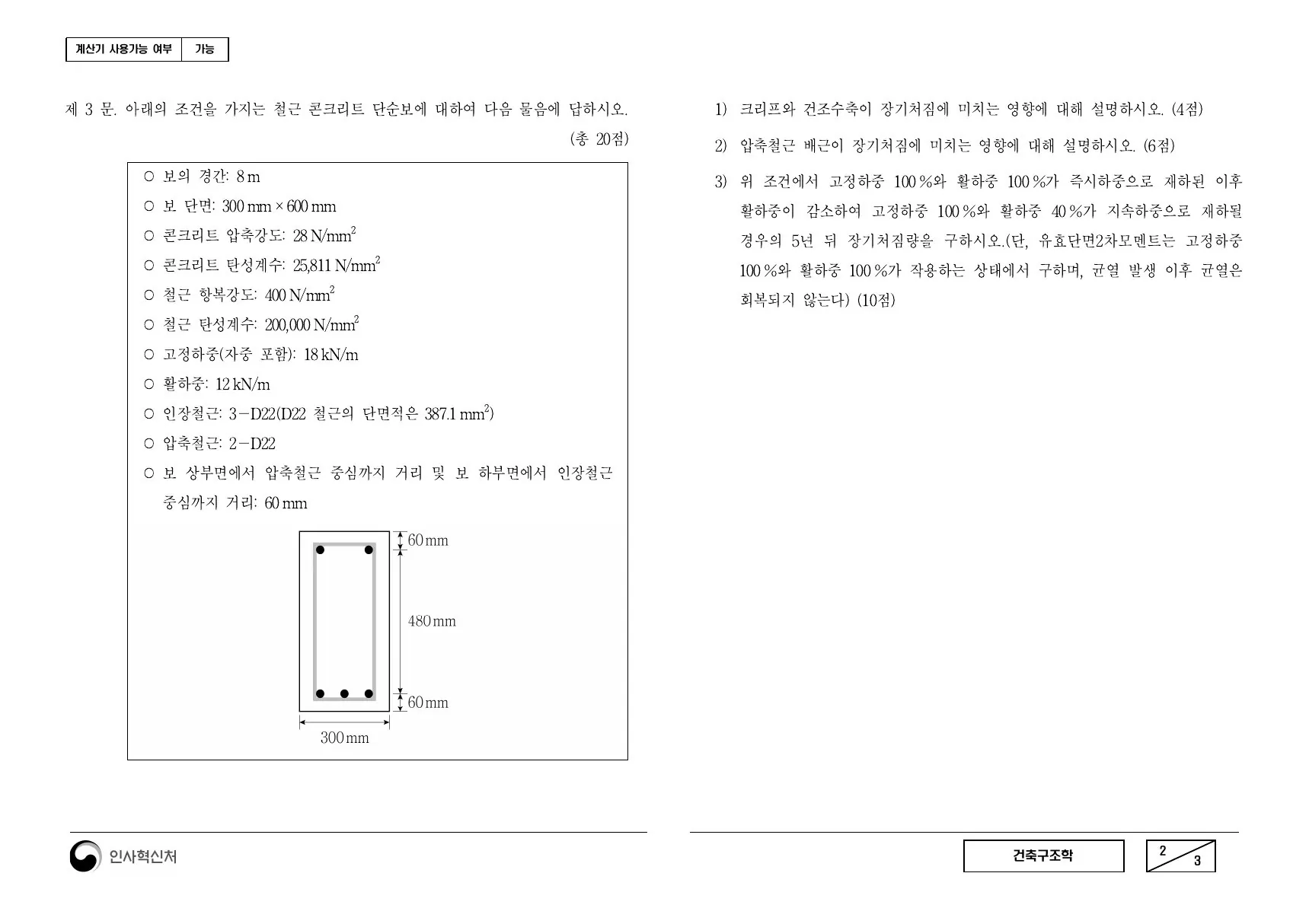

2021년 건축구조학 제3문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 3 문. 아래의 조건을 가지는 철근 콘크리트 단순보에 대하여 다음 물음에 답하시오. 1) 크리프와 건조수축이 장기처짐에 미치는 영향에 대해 설명하시오. (4점) (총 20점) 2) 압축철근 배근이 장기처짐에 미치는 영향에 대해 설명하시오. (6점) ○ 보의 경간: 8m 3) 위 조건에서 고정하중 100%와 활하중 100%가 즉시하중으로 재하된 이후 ○ 보 단면: 300mm×600mm 활하중이 감소하여 고정하중 100%와 활하중 40%가 지속하중으로 재하될 ○ 콘크리트 압축강도: 28N/mm2 경우의 5년 뒤 장기처짐량을 구하시오.(단, 유효단면2차모멘트는 고정하중 ○ 콘크리트 탄성계수: 25,811N/mm2 100%와 활하중 100%가 작용하는 상태에서 구하며, 균열 발생 이후 균열은 ○ 철근 항복강도: 400N/mm2 회복되지 않는다) (10점) ○ 철근 탄성계수: 200,000N/mm2 ○ 고정하중(자중 포함): 18kN/m ○ 활하중: 12kN/m ○ 인장철근: 3－D22(D22 철근의 단면적은 387.1mm2) ○ 압축철근: 2－D22 ○ 보 상부면에서 압축철근 중심까지 거리 및 보 하부면에서 인장철근 중심까지 거리: 60mm 건축구조학 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
혼합형
주제
하중·사용성
원문
시험지 2쪽

답해야 할 항목

  1. 제 3 문. 아래의 조건을 가지는 철근 콘크리트 단순보에 대하여 다음 물음에 답하시오.
  2. 1) 크리프와 건조수축이 장기처짐에 미치는 영향에 대해 설명하시오. (4점)
  3. 2) 압축철근 배근이 장기처짐에 미치는 영향에 대해 설명하시오. (6점)
  4. ○ 콘크리트 압축강도: 28N/mm2 경우의 5년 뒤 장기처짐량을 구하시오.(단, 유효단면2차모멘트는 고정하중
추출 수치·단위

4점 · 20점 · 6점 · 8m · 100% · 300mm · 600mm · 40% · 28N · 5년 · 25,811N · 400N · 10점 · 200,000N · 18kN/m · 12kN/m · 387.1mm2 · 60mm

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 3 문. 아래의 조건을 가지는 철근 콘크리트 단순보에 대하여 다음 물음에 답하시오. 2) 1) 크리프와 건조수축이 장기처짐에 미치는 영향에 대해 설명하시오. (4점) 3) 2) 압축철근 배근이 장기처짐에 미치는 영향에 대해 설명하시오. (6점) 4) ○ 콘크리트 압축강도: 28N/mm2 경우의 5년 뒤 장기처짐량을 구하시오.(단, 유효단면2차모멘트는 고정하중

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 4점 · 20점 · 6점 · 8m · 100% · 300mm · 600mm · 40% · 28N · 5년 · 25,811N · 400N · 10점 · 200,000N · 18kN/m · 12kN/m · 387.1mm2 · 60mm. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘여러 하중효과의 계수조합’ → 식 2 ‘사용성 검토용 하중조합’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 2a2a67cbdcbe3950과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

여러 하중효과의 계수조합

U=∑iγiQiU=\sum_i\gamma_i Q_i
  1. 01
    Qi→γiQiQ_i\rightarrow\gamma_iQ_i

    하중 종류별 공칭효과에 해당 하중계수를 적용한다.

  2. 02
    U=∑iγiQiU=\sum_i\gamma_i Q_i

    동시에 발생 가능한 모든 계수하중효과를 부호를 유지해 합산한다.

검산하중 종류별 계수와 동시작용 조건을 시험연도 기준에서 확인한다.

FORMULA 02

사용성 검토용 하중조합

S=∑iψiQiS=\sum_i\psi_i Q_i
  1. 01
    Qi→ψiQiQ_i\rightarrow\psi_iQ_i

    지속시간·동시발생 가능성을 반영하는 조합계수 ψ를 적용한다.

  2. 02
    S=∑iψiQiS=\sum_i\psi_i Q_i

    처짐·균열·진동 검토에 필요한 사용하중효과를 합산한다.

검산강도조합 계수를 사용성조합에 그대로 쓰지 않는다.

보충 원리·기존 분석핵심 개념 재확인

정의와 적용조건을 먼저 제시하고 계산에 필요한 가정을 명시한 뒤, 식 전개와 서술 결론을 분리한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “제 3 문. 아래의 조건을 가지는 철근 콘크리트 단순보에 대하여 다음 물음에 답하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “1) 크리프와 건조수축이 장기처짐에 미치는 영향에 대해 설명하시오. (4점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 “2) 압축철근 배근이 장기처짐에 미치는 영향에 대해 설명하시오. (6점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=∑iγiQiU=\sum_i\gamma_i Q_i
S=∑iψiQiS=\sum_i\psi_i Q_i
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2. 제 3 문. 아래의 조건을 가지는 철근 콘크리트 단순보에 대하여 다음 물음에 답하시오. — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. 1) 크리프와 건조수축이 장기처짐에 미치는 영향에 대해 설명하시오. (4점) — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. 2) 압축철근 배근이 장기처짐에 미치는 영향에 대해 설명하시오. (6점) — 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  5. ○ 콘크리트 압축강도: 28N/mm2 경우의 5년 뒤 장기처짐량을 구하시오.(단, 유효단면2차모멘트는 고정하중 — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  6. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 하중 · 처짐 · 균열 · 고정하중 · 활하중

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 2a2a67cbdcbe
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제4문강구조·합성구조제 4 문. 아래의 조건을 가지는 충전형 원형 강관 합성 기둥에서 건축물 강구조P=Ps+PcP=P_s+P_cp.03 · 서술형

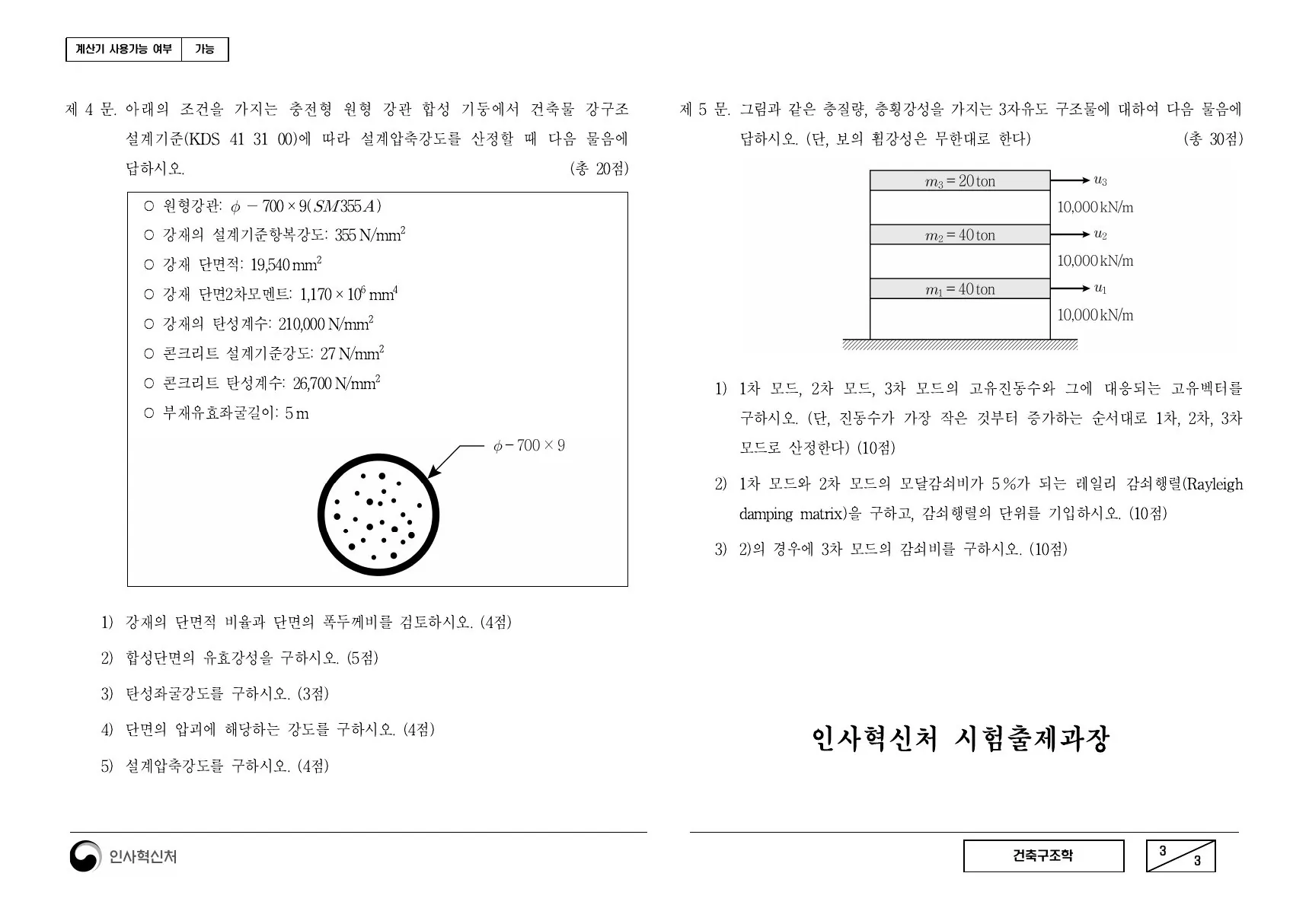

2021년 건축구조학 제4문이 수록된 공식 시험지 3쪽
공식 시험지 p.03 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 4 문. 아래의 조건을 가지는 충전형 원형 강관 합성 기둥에서 건축물 강구조

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
서술형
주제
강구조·합성구조
원문
시험지 3쪽

답해야 할 항목

  1. 제 4 문. 아래의 조건을 가지는 충전형 원형 강관 합성 기둥에서 건축물 강구조
풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 4 문. 아래의 조건을 가지는 충전형 원형 강관 합성 기둥에서 건축물 강구조

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 원문 도면·조건에서 기호와 값을 직접 추출. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다. 국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다.

    검산완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘합성부재의 재료별 축력 분담’ → 식 2 ‘지배식의 변수 정의·조건 대입·차원 검산’ → 식 3 ‘전단연결재의 콘크리트 지배와 강재 지배 강도 비교’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 0e8aabfa033a588b과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결3개
FORMULA 01

합성부재의 재료별 축력 분담

P=Ps+PcP=P_s+P_c
  1. 01
    P=∫Aσ dAP=\int_A\sigma\,dA

    전체 축력은 단면응력의 적분이다.

  2. 02
    P=∫AsσsdA+∫AcσcdAP=\int_{A_s}\sigma_s dA+\int_{A_c}\sigma_c dA

    강재와 콘크리트 영역으로 적분구간을 나눈다.

  3. 03
    P=Ps+PcP=P_s+P_c

    각 재료의 합력을 더해 전체 축력 평형을 만족시킨다.

검산두 재료의 변형률 적합과 각 재료의 허용 응력범위를 함께 확인한다.

FORMULA 02

지배식의 변수 정의·조건 대입·차원 검산

εs=εc\varepsilon_s=\varepsilon_c
  1. 01
    εs=εc\varepsilon_s=\varepsilon_c

    문제에서 요구한 물리량을 좌변에 두고 관련 변수의 정의와 적용조건을 확인한다.

  2. 02
    εs=εc\varepsilon_s=\varepsilon_c

    원문 도면과 주어진 값의 단위를 통일한 뒤 순서대로 대입한다.

검산좌변과 우변의 차원, 결과의 부호와 극한값을 확인한다.

FORMULA 03

전단연결재의 콘크리트 지배와 강재 지배 강도 비교

Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)
  1. 01
    Qc=0.5Ascfc′EcQ_{c}=0.5A_{sc}\sqrt{f'_cE_c}

    콘크리트 지압·파괴에 의해 제한되는 연결재 강도를 계산한다.

  2. 02
    Qs=RgRpAscFuQ_s=R_gR_pA_{sc}F_u

    연결재 강재의 인장강도와 위치·군효과 계수를 반영한다.

  3. 03
    Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)

    두 한계상태 중 작은 값을 공칭 전단강도로 채택한다.

검산연결재 개수, 간격, 군효과와 강도감소계수를 별도로 적용한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다.
  • 국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다.
  • 합성효과는 전단연결재 강도와 간격, 유효폭, 시공단계 지지조건을 함께 만족할 때 인정한다.
  1. 01
    구조형식과 접합조건 확인

    강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다. 문제의 “제 4 문. 아래의 조건을 가지는 충전형 원형 강관 합성 기둥에서 건축물 강구조” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
  2. 02
    유효폭·합성도·좌굴길이 결정

    국부좌굴·전체좌굴·횡비틀림좌굴과 단면 항복 중 지배 한계상태를 비교한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재강도와 접합강도의 단위를 혼용하지 않는다.
  3. 03
    부재강도와 접합강도 교차 검토

    합성효과는 전단연결재 강도와 간격, 유효폭, 시공단계 지지조건을 함께 만족할 때 인정한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.
P=Ps+PcP=P_s+P_c
εs=εc\varepsilon_s=\varepsilon_c
Qn=min⁡ ⁣(0.5Ascfc′Ec, RgRpAscFu)Q_n=\min\!\left(0.5A_{sc}\sqrt{f'_cE_c},\,R_gR_pA_{sc}F_u\right)
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 강재와 콘크리트의 역할, 접합부의 힘 전달, 국부·전체 좌굴과 합성효과를 분리해 검토합니다.
  2. 제 4 문. 아래의 조건을 가지는 충전형 원형 강관 합성 기둥에서 건축물 강구조 — 강재·콘크리트·연결재의 하중분담과 접합부를 통과하는 힘의 경로를 먼저 그린다.
  3. 결론: 구조형식과 접합조건 확인 → 유효폭·합성도·좌굴길이 결정 → 부재강도와 접합강도 교차 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 완전합성을 전제로 두고 연결재 검토를 생략하지 않는다.

채점어 강구조·합성구조 · 강구조 · 합성

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.3 · SHA-256 0e8aabfa033a
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건
제5문하중·사용성제 5 문. 그림과 같은 층질량, 층횡강성을 가지는 3자유도 구조물에 대하여 다음 물음에 설계기준(KDS 41 31 00)에 따라 설계압축강도를 산정할 때 다음 물음에 답하시오. (단, 보의 휨강성은 무한대로 한다) (총 30점) 답하시오. (총 20점) ○ 원형강관:…U=1.2D+1.6LU=1.2D+1.6Lp.03 · 계산형
2021년 건축구조학 제5문이 수록된 공식 시험지 3쪽
공식 시험지 p.03 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 5 문. 그림과 같은 층질량, 층횡강성을 가지는 3자유도 구조물에 대하여 다음 물음에 설계기준(KDS 41 31 00)에 따라 설계압축강도를 산정할 때 다음 물음에 답하시오. (단, 보의 휨강성은 무한대로 한다) (총 30점) 답하시오. (총 20점) ○ 원형강관:  －700×9( 355 ) ○ 강재의 설계기준항복강도: 355N/mm2 ○ 강재 단면적: 19,540mm2 ○ 강재 단면2차모멘트: 1,170×106 mm4 ○ 강재의 탄성계수: 210,000N/mm2 ○ 콘크리트 설계기준강도: 27N/mm2 ○ 콘크리트 탄성계수: 26,700N/mm2 1) 1차 모드, 2차 모드, 3차 모드의 고유진동수와 그에 대응되는 고유벡터를 ○ 부재유효좌굴길이: 5m 구하시오. (단, 진동수가 가장 작은 것부터 증가하는 순서대로 1차, 2차, 3차 모드로 산정한다) (10점) 2) 1차 모드와 2차 모드의 모달감쇠비가 5%가 되는 레일리 감쇠행렬(Rayleigh damping matrix)을 구하고, 감쇠행렬의 단위를 기입하시오. (10점) 3) 2)의 경우에 3차 모드의 감쇠비를 구하시오. (10점) 1) 강재의 단면적 비율과 단면의 폭두께비를 검토하시오. (4점) 2) 합성단면의 유효강성을 구하시오. (5점) 3) 탄성좌굴강도를 구하시오. (3점) 4) 단면의 압괴에 해당하는 강도를 구하시오. (4점) 5) 설계압축강도를 구하시오. (4점) 인사혁신처 시험출제과장 건축구조학 3

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석30점
유형
계산형
주제
하중·사용성
원문
시험지 3쪽

답해야 할 항목

  1. 설계기준(KDS 41 31 00)에 따라 설계압축강도를 산정할 때 다음 물음에 답하시오. (단, 보의 휨강성은 무한대로 한다) (총 30점)
  2. 답하시오. (총 20점)
  3. ○ 부재유효좌굴길이: 5m 구하시오. (단, 진동수가 가장 작은 것부터 증가하는 순서대로 1차, 2차, 3차
  4. damping matrix)을 구하고, 감쇠행렬의 단위를 기입하시오. (10점)
  5. 3) 2)의 경우에 3차 모드의 감쇠비를 구하시오. (10점)
  6. 1) 강재의 단면적 비율과 단면의 폭두께비를 검토하시오. (4점)
추출 수치·단위

30점 · 20점 · 355N · 19,540mm2 · 106 mm · 210,000N · 27N · 26,700N · 5m · 10점 · 5% · 4점 · 5점 · 3점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 설계기준(KDS 41 31 00)에 따라 설계압축강도를 산정할 때 다음 물음에 답하시오. (단, 보의 휨강성은 무한대로 한다) (총 30점) 2) 답하시오. (총 20점) 3) ○ 부재유효좌굴길이: 5m 구하시오. (단, 진동수가 가장 작은 것부터 증가하는 순서대로 1차, 2차, 3차 4) damping matrix)을 구하고, 감쇠행렬의 단위를 기입하시오. (10점) 5) 3) 2)의 경우에 3차 모드의 감쇠비를 구하시오. (10점) 6) 1) 강재의 단면적 비율과 단면의 폭두께비를 검토하시오. (4점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 30점 · 20점 · 355N · 19,540mm2 · 106 mm · 210,000N · 27N · 26,700N · 5m · 10점 · 5% · 4점 · 5점 · 3점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘강도설계용 중력하중조합’ → 식 2 ‘즉시처짐과 장기처짐 합산’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 0e8aabfa033a588b과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

강도설계용 중력하중조합

U=1.2D+1.6LU=1.2D+1.6L
  1. 01
    U=γDD+γLLU=\gamma_DD+\gamma_LL

    각 공칭하중에 불확실성을 반영하는 하중계수를 곱한다.

  2. 02
    U=1.2D+1.6LU=1.2D+1.6L

    고정하중 1.2와 활하중 1.6 조합을 적용해 요구강도를 구한다.

검산적설·풍·지진이 있으면 해당 조합 전체 중 가장 불리한 값을 선택한다.

FORMULA 02

즉시처짐과 장기처짐 합산

Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
  1. 01
    Δi=f(EIeff,w,L)\Delta_i=f(EI_{eff},w,L)

    균열을 반영한 유효강성으로 즉시처짐을 계산한다.

  2. 02
    Δlt=λΔΔi\Delta_{lt}=\lambda_\Delta\Delta_i

    지속하중, 크리프·건조수축 효과로 추가 장기처짐을 구한다.

  3. 03
    Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}

    즉시처짐과 추가 장기처짐을 더해 총처짐을 구한다.

검산장기증폭식에 이미 포함된 즉시처짐을 중복 합산하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “설계기준(KDS 41 31 00)에 따라 설계압축강도를 산정할 때 다음 물음에 답하시오. (단, 보의 휨강성은 무한대로 한다) (총 30점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “답하시오. (총 20점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 “○ 부재유효좌굴길이: 5m 구하시오. (단, 진동수가 가장 작은 것부터 증가하는 순서대로 1차, 2차, 3차” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=1.2D+1.6LU=1.2D+1.6L
Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2. 설계기준(KDS 41 31 00)에 따라 설계압축강도를 산정할 때 다음 물음에 답하시오. (단, 보의 휨강성은 무한대로 한다) (총 30점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. 답하시오. (총 20점) — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. ○ 부재유효좌굴길이: 5m 구하시오. (단, 진동수가 가장 작은 것부터 증가하는 순서대로 1차, 2차, 3차 — 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  5. damping matrix)을 구하고, 감쇠행렬의 단위를 기입하시오. (10점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  6. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 진동

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.3 · SHA-256 0e8aabfa033a
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건

답안 범위

실제 문항 전문·요구조건·수치·핵심원리·단계별 해설·검산을 연결한 SHAFT 비공식 학습용 상세 풀이 및 모범답안 구성안. 문항마다 공식 시험지 이미지와 전사 방식을 표시하며, 도면 수치와 기준 조항은 공식 원문·시험연도 기준과 대조해야 하고 인사혁신처 공식 정답이 아님.

수치 문제는 시험지 도면의 기호와 값을 직접 대입하고, 기준 조항 문제는 시험 시행연도 기준과 현행 KDS를 구분해 검토해야 합니다.

← 건축구조학 20개년
자료 해시 78810afeb56f · 분석 해시 38d8bce7ac8a
