문항별 풀이·모범답안

5문항 · LaTeX 핵심식

먼저 시험지 이미지에서 도면·수치·조건을 확인한 뒤 풀이를 펼치십시오. OCR 전사는 검색 보조용이며 원문 이미지를 우선합니다.

원문공식 시험지 이미지 연결
분석요구·수치·핵심원리 분해
검증전사 방식·검산·답안 한계 표시

건축구조학

제2문하중·사용성제 2 문. 구조물의 동적해석에 대하여 다음 물음에 답하시오. (총 15점) 건축구조학 2022년도 국가공무원 5급(기술) 공개경쟁채용 제2차시험 － － 1) 질량 비례(mass proportional) 감쇠비, 강성 비례(stiffness proportional) 감…U=1.2D+1.6LU=1.2D+1.6Lp.01 · 혼합형

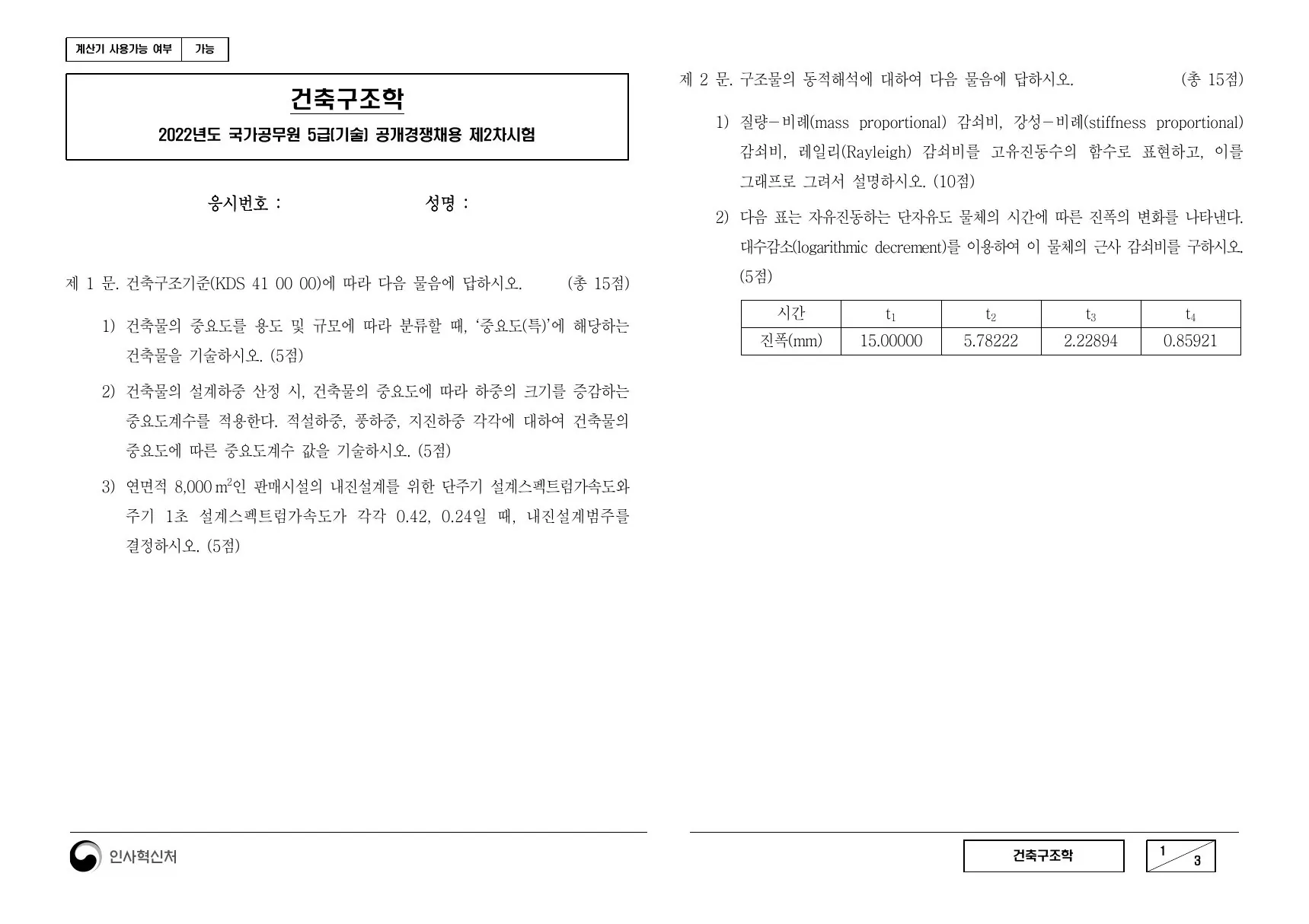

2022년 건축구조학 제2문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 2 문. 구조물의 동적해석에 대하여 다음 물음에 답하시오. (총 15점) 건축구조학 2022년도 국가공무원 5급(기술) 공개경쟁채용 제2차시험 － － 1) 질량 비례(mass proportional) 감쇠비, 강성 비례(stiffness proportional) 감쇠비, 레일리(Rayleigh) 감쇠비를 고유진동수의 함수로 표현하고, 이를 그래프로 그려서 설명하시오. (10점) 응시번호 : 성명 : 2) 다음 표는 자유진동하는 단자유도 물체의 시간에 따른 진폭의 변화를 나타낸다. 대수감소(logarithmic decrement)를 이용하여 이 물체의 근사 감쇠비를 구하시오.

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석15점
유형
혼합형
주제
하중·사용성
원문
시험지 1쪽

답해야 할 항목

  1. 제 2 문. 구조물의 동적해석에 대하여 다음 물음에 답하시오. (총 15점)
  2. 그래프로 그려서 설명하시오. (10점)
  3. 대수감소(logarithmic decrement)를 이용하여 이 물체의 근사 감쇠비를 구하시오.
추출 수치·단위

15점 · 2022년 · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 2 문. 구조물의 동적해석에 대하여 다음 물음에 답하시오. (총 15점) 2) 그래프로 그려서 설명하시오. (10점) 3) 대수감소(logarithmic decrement)를 이용하여 이 물체의 근사 감쇠비를 구하시오.

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 15점 · 2022년 · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘강도설계용 중력하중조합’ → 식 2 ‘즉시처짐과 장기처짐 합산’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 a4fb7ae1d72243d6과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

강도설계용 중력하중조합

U=1.2D+1.6LU=1.2D+1.6L
  1. 01
    U=γDD+γLLU=\gamma_DD+\gamma_LL

    각 공칭하중에 불확실성을 반영하는 하중계수를 곱한다.

  2. 02
    U=1.2D+1.6LU=1.2D+1.6L

    고정하중 1.2와 활하중 1.6 조합을 적용해 요구강도를 구한다.

검산적설·풍·지진이 있으면 해당 조합 전체 중 가장 불리한 값을 선택한다.

FORMULA 02

즉시처짐과 장기처짐 합산

Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
  1. 01
    Δi=f(EIeff,w,L)\Delta_i=f(EI_{eff},w,L)

    균열을 반영한 유효강성으로 즉시처짐을 계산한다.

  2. 02
    Δlt=λΔΔi\Delta_{lt}=\lambda_\Delta\Delta_i

    지속하중, 크리프·건조수축 효과로 추가 장기처짐을 구한다.

  3. 03
    Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}

    즉시처짐과 추가 장기처짐을 더해 총처짐을 구한다.

검산장기증폭식에 이미 포함된 즉시처짐을 중복 합산하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

정의와 적용조건을 먼저 제시하고 계산에 필요한 가정을 명시한 뒤, 식 전개와 서술 결론을 분리한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “제 2 문. 구조물의 동적해석에 대하여 다음 물음에 답하시오. (총 15점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “그래프로 그려서 설명하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 “대수감소(logarithmic decrement)를 이용하여 이 물체의 근사 감쇠비를 구하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=1.2D+1.6LU=1.2D+1.6L
Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2. 제 2 문. 구조물의 동적해석에 대하여 다음 물음에 답하시오. (총 15점) — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. 그래프로 그려서 설명하시오. (10점) — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. 대수감소(logarithmic decrement)를 이용하여 이 물체의 근사 감쇠비를 구하시오. — 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  5. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 진동

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 a4fb7ae1d722
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제1문내진·풍하중제 1 문. 건축구조기준(KDS 41 00 00)에 따라 다음 물음에 답하시오. (총 15점) (5점) 시간 t1 t2 t3 t4 1) 건축물의 중요도를 용도 및 규모에 따라 분류할 때, ‘중요도(특)’에 해당하는 진폭(mm) 15.00000 5.78222 2.2289…V=CsWV=C_sWp.01 · 서술형
2022년 건축구조학 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. 건축구조기준(KDS 41 00 00)에 따라 다음 물음에 답하시오. (총 15점) (5점) 시간 t1 t2 t3 t4 1) 건축물의 중요도를 용도 및 규모에 따라 분류할 때, ‘중요도(특)’에 해당하는 진폭(mm) 15.00000 5.78222 2.22894 0.85921 건축물을 기술하시오. (5점) 2) 건축물의 설계하중 산정 시, 건축물의 중요도에 따라 하중의 크기를 증감하는 중요도계수를 적용한다. 적설하중, 풍하중, 지진하중 각각에 대하여 건축물의 중요도에 따른 중요도계수 값을 기술하시오. (5점) 3) 연면적 8,000 m2인 판매시설의 내진설계를 위한 단주기 설계스펙트럼가속도와 주기 1초 설계스펙트럼가속도가 각각 0.42, 0.24일 때, 내진설계범주를 결정하시오. (5점) 건축구조학 1

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석15점
유형
서술형
주제
내진·풍하중
원문
시험지 1쪽

답해야 할 항목

  1. 제 1 문. 건축구조기준(KDS 41 00 00)에 따라 다음 물음에 답하시오. (총 15점) (5점)
  2. 건축물을 기술하시오. (5점)
  3. 중요도에 따른 중요도계수 값을 기술하시오. (5점)
  4. 결정하시오. (5점)
추출 수치·단위

15점 · 5점 · 8,000 m2 · 1초 · 0.24일

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 1 문. 건축구조기준(KDS 41 00 00)에 따라 다음 물음에 답하시오. (총 15점) (5점) 2) 건축물을 기술하시오. (5점) 3) 중요도에 따른 중요도계수 값을 기술하시오. (5점) 4) 결정하시오. (5점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 15점 · 5점 · 8,000 m2 · 1초 · 0.24일. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.

    검산응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘등가정적 지진 밑면전단력 산정’ → 식 2 ‘층간변위각으로 사용성·안정성 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 a4fb7ae1d72243d6과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

등가정적 지진 밑면전단력 산정

V=CsWV=C_sW
  1. 01
    Cs=f(SDS,SD1,T,R,Ie)C_s=f(S_{DS},S_{D1},T,R,I_e)

    설계스펙트럼, 주기, 반응수정계수와 중요도계수로 지진응답계수를 정한다.

  2. 02
    V=CsWV=C_sW

    지진응답계수에 유효지진중량을 곱해 밑면전단력을 구한다.

검산Cs의 상·하한과 유효지진중량에 포함되는 하중을 확인한다.

FORMULA 02

층간변위각으로 사용성·안정성 판정

θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
  1. 01
    Δi=ui−ui−1\Delta_i=u_i-u_{i-1}

    인접한 두 층의 수평변위 차가 층간변위다.

  2. 02
    θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}

    층간변위를 층고로 나눠 무차원 변위각을 구하고 허용값과 비교한다.

검산탄성해석 변위에 필요한 증폭계수 적용 여부를 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  • 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  • 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  1. 01
    위험도·내진등급·구조시스템 설정

    지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다. 문제의 “제 1 문. 건축구조기준(KDS 41 00 00)에 따라 다음 물음에 답하시오. (총 15점) (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
  2. 02
    설계작용과 해석모델 결정

    강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다. 문제의 “건축물을 기술하시오. (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 평균변위와 최대 층간변위를 혼동하지 않는다.
  3. 03
    강도·변위·성능수준 검토

    풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다. 문제의 “중요도에 따른 중요도계수 값을 기술하시오. (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.
V=CsWV=C_sW
θi=Δihi≤θallow\theta_i=\frac{\Delta_i}{h_i}\le\theta_{\mathrm{allow}}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 위험도와 구조시스템을 정한 뒤 설계작용, 해석법, 변위·연성·비구조요소 요구를 단계적으로 답합니다.
  2. 제 1 문. 건축구조기준(KDS 41 00 00)에 따라 다음 물음에 답하시오. (총 15점) (5점) — 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  3. 건축물을 기술하시오. (5점) — 강도뿐 아니라 층간변위, 비틀림, P-Delta, 연성과 비구조요소 요구를 별도로 확인한다.
  4. 중요도에 따른 중요도계수 값을 기술하시오. (5점) — 풍하중은 지형·노풍도·높이·가스트·외압과 내압의 부호를 하중경로에 맞게 조합한다.
  5. 결정하시오. (5점) — 지역·위험도·내진등급과 구조시스템을 결정한 뒤 설계작용과 해석법을 선택한다.
  6. 결론: 위험도·내진등급·구조시스템 설정 → 설계작용과 해석모델 결정 → 강도·변위·성능수준 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 응답수정계수와 중요도계수의 적용 위치를 바꾸지 않는다.

채점어 내진·풍하중 · 내진 · 지진 · 풍하중

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 a4fb7ae1d722
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
제3문콘크리트 부재·내구성제 3 문. 그림과 같이 기둥에서 전달되는 소요강도를 지지하도록 주각부를 설계할 때,C=TC=Tp.02 · 서술형

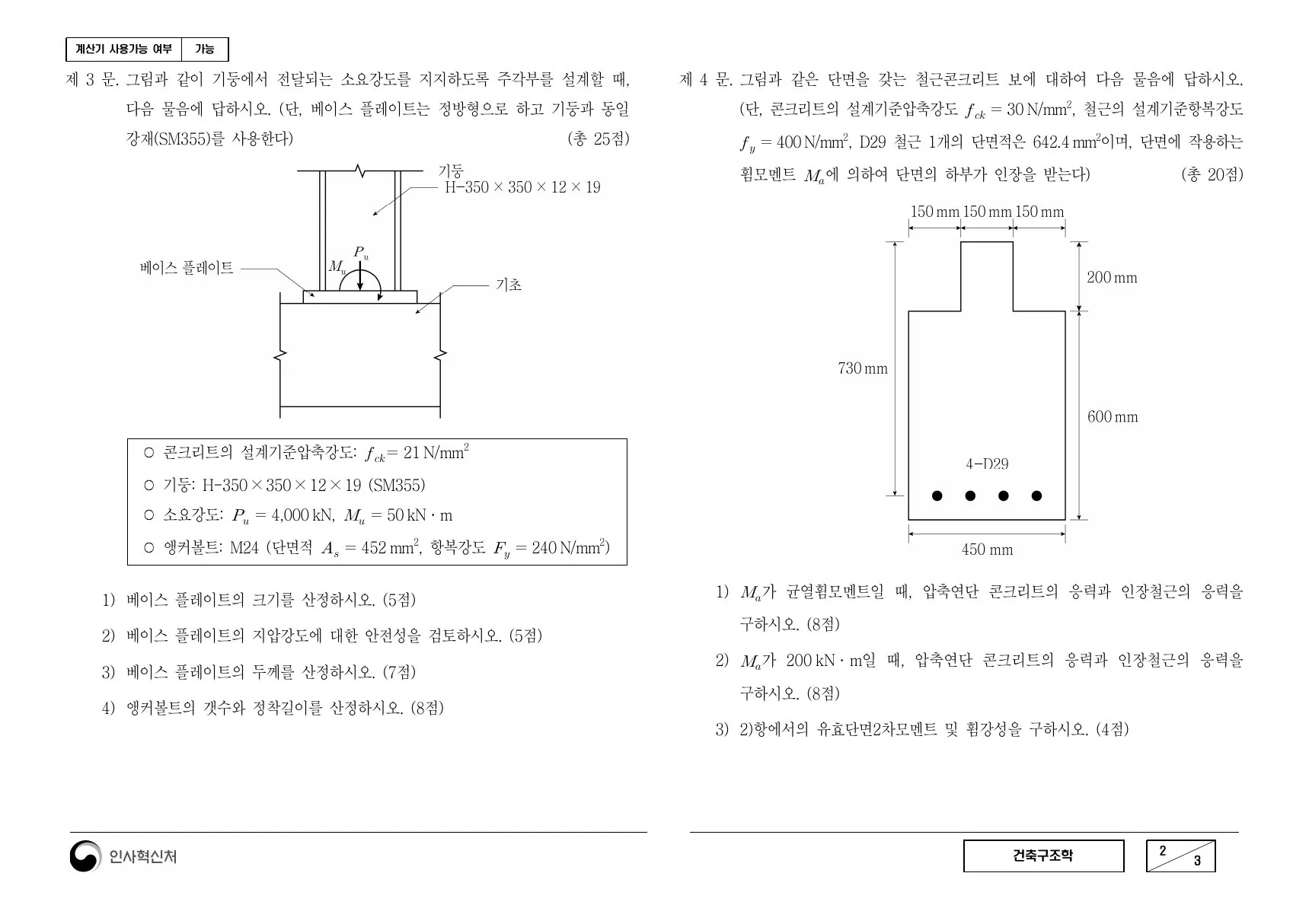

2022년 건축구조학 제3문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 3 문. 그림과 같이 기둥에서 전달되는 소요강도를 지지하도록 주각부를 설계할 때,

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
서술형
주제
콘크리트 부재·내구성
원문
시험지 2쪽

답해야 할 항목

  1. 제 3 문. 그림과 같이 기둥에서 전달되는 소요강도를 지지하도록 주각부를 설계할 때,
풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 3 문. 그림과 같이 기둥에서 전달되는 소요강도를 지지하도록 주각부를 설계할 때,

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 원문 도면·조건에서 기호와 값을 직접 추출. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.

    검산노출등급과 구조강도 검토를 혼용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘철근콘크리트 단면의 축방향 평형’ → 식 2 ‘공칭 휨강도를 설계강도로 환산해 요구강도와 비교’ → 식 3 ‘합성단면의 완전합성 변형률 적합조건’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 c76f315f97fb808d과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결3개
FORMULA 01

철근콘크리트 단면의 축방향 평형

C=TC=T
  1. 01
    ∑Fx=0\sum F_x=0

    순수휨 단면에는 외부 축력이 없으므로 내부 축력 합이 0이다.

  2. 02
    C=TC=T

    콘크리트 압축합력과 철근 인장합력의 크기가 같아야 한다.

검산축력이 함께 작용하면 C−T=P_n으로 일반화해야 한다.

FORMULA 02

공칭 휨강도를 설계강도로 환산해 요구강도와 비교

ϕMn≥Mu\phi M_n \ge M_u
  1. 01
    C=T  ⇒  a=Asfy0.85fc′bC=T\;\Rightarrow\;a=\frac{A_sf_y}{0.85f'_cb}

    단면력 평형으로 압축블록 깊이를 구한다.

  2. 02
    Mn=Asfy(d−a2)M_n=A_sf_y\left(d-\frac a2\right)

    인장합력과 압축합력 사이의 팔길이로 공칭모멘트를 구한다.

  3. 03
    ϕMn≥Mu\phi M_n \ge M_u

    변형률 상태에 따른 강도감소계수 φ를 곱해 계수모멘트와 비교한다.

검산공칭강도 Mn과 설계강도 φMn을 혼용하지 않고 인장지배 여부를 확인한다.

FORMULA 03

합성단면의 완전합성 변형률 적합조건

εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
  1. 01
    us=ucu_s=u_c

    미끄럼이 없는 완전합성에서는 접촉면의 변위가 같다.

  2. 02
    εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d

    같은 길이에 대한 변위 변화율도 같으므로 강재와 콘크리트 변형률이 일치한다.

검산전단연결재가 충분하지 않으면 부분합성으로 별도 검토한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  • 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.
  • 복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다.
  1. 01
    재료강도와 단면·노출조건 정리

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 문제의 “제 3 문. 그림과 같이 기둥에서 전달되는 소요강도를 지지하도록 주각부를 설계할 때,” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
  2. 02
    변형률 적합과 평형식 수립

    부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 시험연도 기준과 현행 KDS를 같은 값으로 단정하지 않는다.
  3. 03
    설계강도·상세·내구성 검토

    복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
C=TC=T
ϕMn≥Mu\phi M_n \ge M_u
εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 재료모델과 변형률 적합조건을 세운 뒤 강도감소계수, 정착·상세, 내구성 요구를 함께 확인합니다.
  2. 제 3 문. 그림과 같이 기둥에서 전달되는 소요강도를 지지하도록 주각부를 설계할 때, — 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  3. 결론: 재료강도와 단면·노출조건 정리 → 변형률 적합과 평형식 수립 → 설계강도·상세·내구성 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 노출등급과 구조강도 검토를 혼용하지 않는다.

채점어 콘크리트 부재·내구성

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 c76f315f97fb
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건

콘크리트 탄산화 ↗

개념과 반응기구, KDS·KCS 규정, 실제 기출문제 적용, 계산·서술 풀이와 관련 이론을 연결한다.

KDS 14 20 40 · KCS 14 20 10 · KDS 14 20 50 · KS F 2596 · 검증 2026-08-02
제4문콘크리트 부재·내구성제 4 문. 그림과 같은 단면을 갖는 철근콘크리트 보에 대하여 다음 물음에 답하시오. 다음 물음에 답하시오. (단, 베이스 플레이트는 정방형으로 하고 기둥과 동일 (단, 콘크리트의 설계기준압축강도   ＝ 30 N/mm , 철근의 설계기준항복강도 2 강재(SM355…C=TC=Tp.02 · 계산형
2022년 건축구조학 제4문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 4 문. 그림과 같은 단면을 갖는 철근콘크리트 보에 대하여 다음 물음에 답하시오. 다음 물음에 답하시오. (단, 베이스 플레이트는 정방형으로 하고 기둥과 동일 (단, 콘크리트의 설계기준압축강도   ＝ 30 N/mm , 철근의 설계기준항복강도 2 강재(SM355)를 사용한다) (총 25점)  ＝ 400 N/mm , D29 철근 1개의 단면적은 642.4 mm 이며, 단면에 작용하는 2 2 휨모멘트 에 의하여 단면의 하부가 인장을 받는다) (총 20점) ○ 콘크리트의 설계기준압축강도:  ＝ 21 N/mm  2 ○ 기둥: H-350 × 350 × 12 × 19 (SM355) ○ 소요강도:  ＝ 4,000 kN,  ＝ 50 kN․m   ○ 앵커볼트: M24 (단면적  ＝ 452 mm , 항복강도  ＝ 240 N/mm )  2  2 1)  가 균열휨모멘트일 때, 압축연단 콘크리트의 응력과 인장철근의 응력을 1) 베이스 플레이트의 크기를 산정하시오. (5점) 구하시오. (8점) 2) 베이스 플레이트의 지압강도에 대한 안전성을 검토하시오. (5점) 3) 베이스 플레이트의 두께를 산정하시오. (7점) ․ 2)  가 200 kN m일 때, 압축연단 콘크리트의 응력과 인장철근의 응력을 구하시오. (8점) 4) 앵커볼트의 갯수와 정착길이를 산정하시오. (8점) 3) 2)항에서의 유효단면2차모멘트 및 휨강성을 구하시오. (4점) 건축구조학 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석25점
유형
계산형
주제
콘크리트 부재·내구성
원문
시험지 2쪽

답해야 할 항목

  1. 제 4 문. 그림과 같은 단면을 갖는 철근콘크리트 보에 대하여 다음 물음에 답하시오.
  2. 다음 물음에 답하시오. (단, 베이스 플레이트는 정방형으로 하고 기둥과 동일 (단, 콘크리트의 설계기준압축강도   ＝ 30 N/mm , 철근의 설계기준항복강도
  3. 1) 베이스 플레이트의 크기를 산정하시오. (5점)
  4. 구하시오. (8점)
  5. 2) 베이스 플레이트의 지압강도에 대한 안전성을 검토하시오. (5점)
  6. 3) 베이스 플레이트의 두께를 산정하시오. (7점)
추출 수치·단위

30 N · 25점 · 400 N · 642.4 mm · 20점 · 21 N · 4,000 kN · 50 kN · 452 mm · 240 N · 5점 · 8점 · 7점 · 200 kN · 4점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 4 문. 그림과 같은 단면을 갖는 철근콘크리트 보에 대하여 다음 물음에 답하시오. 2) 다음 물음에 답하시오. (단, 베이스 플레이트는 정방형으로 하고 기둥과 동일 (단, 콘크리트의 설계기준압축강도   ＝ 30 N/mm , 철근의 설계기준항복강도 3) 1) 베이스 플레이트의 크기를 산정하시오. (5점) 4) 구하시오. (8점) 5) 2) 베이스 플레이트의 지압강도에 대한 안전성을 검토하시오. (5점) 6) 3) 베이스 플레이트의 두께를 산정하시오. (7점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 30 N · 25점 · 400 N · 642.4 mm · 20점 · 21 N · 4,000 kN · 50 kN · 452 mm · 240 N · 5점 · 8점 · 7점 · 200 kN · 4점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.

    검산노출등급과 구조강도 검토를 혼용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘철근콘크리트 단면의 축방향 평형’ → 식 2 ‘공칭 휨강도를 설계강도로 환산해 요구강도와 비교’ → 식 3 ‘합성단면의 완전합성 변형률 적합조건’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 c76f315f97fb808d과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결3개
FORMULA 01

철근콘크리트 단면의 축방향 평형

C=TC=T
  1. 01
    ∑Fx=0\sum F_x=0

    순수휨 단면에는 외부 축력이 없으므로 내부 축력 합이 0이다.

  2. 02
    C=TC=T

    콘크리트 압축합력과 철근 인장합력의 크기가 같아야 한다.

검산축력이 함께 작용하면 C−T=P_n으로 일반화해야 한다.

FORMULA 02

공칭 휨강도를 설계강도로 환산해 요구강도와 비교

ϕMn≥Mu\phi M_n \ge M_u
  1. 01
    C=T  ⇒  a=Asfy0.85fc′bC=T\;\Rightarrow\;a=\frac{A_sf_y}{0.85f'_cb}

    단면력 평형으로 압축블록 깊이를 구한다.

  2. 02
    Mn=Asfy(d−a2)M_n=A_sf_y\left(d-\frac a2\right)

    인장합력과 압축합력 사이의 팔길이로 공칭모멘트를 구한다.

  3. 03
    ϕMn≥Mu\phi M_n \ge M_u

    변형률 상태에 따른 강도감소계수 φ를 곱해 계수모멘트와 비교한다.

검산공칭강도 Mn과 설계강도 φMn을 혼용하지 않고 인장지배 여부를 확인한다.

FORMULA 03

합성단면의 완전합성 변형률 적합조건

εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
  1. 01
    us=ucu_s=u_c

    미끄럼이 없는 완전합성에서는 접촉면의 변위가 같다.

  2. 02
    εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d

    같은 길이에 대한 변위 변화율도 같으므로 강재와 콘크리트 변형률이 일치한다.

검산전단연결재가 충분하지 않으면 부분합성으로 별도 검토한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  • 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.
  • 복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다.
  1. 01
    재료강도와 단면·노출조건 정리

    내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다. 문제의 “제 4 문. 그림과 같은 단면을 갖는 철근콘크리트 보에 대하여 다음 물음에 답하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
  2. 02
    변형률 적합과 평형식 수립

    부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다. 문제의 “다음 물음에 답하시오. (단, 베이스 플레이트는 정방형으로 하고 기둥과 동일 (단, 콘크리트의 설계기준압축강도   ＝ 30 N/mm , 철근의 설계기준항복강도” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 시험연도 기준과 현행 KDS를 같은 값으로 단정하지 않는다.
  3. 03
    설계강도·상세·내구성 검토

    복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다. 문제의 “1) 베이스 플레이트의 크기를 산정하시오. (5점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 노출등급과 구조강도 검토를 혼용하지 않는다.
C=TC=T
ϕMn≥Mu\phi M_n \ge M_u
εc=εs+κd\varepsilon_c=\varepsilon_s+\kappa d
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 재료모델과 변형률 적합조건을 세운 뒤 강도감소계수, 정착·상세, 내구성 요구를 함께 확인합니다.
  2. 제 4 문. 그림과 같은 단면을 갖는 철근콘크리트 보에 대하여 다음 물음에 답하시오. — 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  3. 다음 물음에 답하시오. (단, 베이스 플레이트는 정방형으로 하고 기둥과 동일 (단, 콘크리트의 설계기준압축강도   ＝ 30 N/mm , 철근의 설계기준항복강도 — 부재강도 문제는 변형률 적합조건과 압축·인장 합력의 평형을 세운 뒤 공칭강도와 설계강도를 분리한다.
  4. 1) 베이스 플레이트의 크기를 산정하시오. (5점) — 복합 노출이나 별도 성능설계 조건이 있으면 각각의 요구 중 가장 엄격한 조건을 지배값으로 채택한다.
  5. 구하시오. (8점) — 내구성 문제는 노출범주·등급을 먼저 확정한 뒤 최소강도, 물-결합재비, 피복과 균열제어를 구분한다.
  6. 결론: 재료강도와 단면·노출조건 정리 → 변형률 적합과 평형식 수립 → 설계강도·상세·내구성 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 노출등급과 구조강도 검토를 혼용하지 않는다.

채점어 콘크리트 부재·내구성 · 콘크리트 · 철근 · 휨 · 압축

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 c76f315f97fb
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료3건

콘크리트 탄산화 ↗

개념과 반응기구, KDS·KCS 규정, 실제 기출문제 적용, 계산·서술 풀이와 관련 이론을 연결한다.

KDS 14 20 40 · KCS 14 20 10 · KDS 14 20 50 · KS F 2596 · 검증 2026-08-02
제5문하중·사용성제 5 문. 그림 (가)와 같은 강봉 구조물에 연직하중(  )이 작용할 때, 다음 물음에 답하시오. (단, 강봉의 좌굴은 고려하지 않으며, 축강성만을 고려한다. 강봉의 단면적  는 모두 동일하며, 재료는 그림 (나)와 같이 완전탄소성 거동하는 것으로 가정한다. 항복…U=1.2D+1.6LU=1.2D+1.6Lp.03 · 계산형

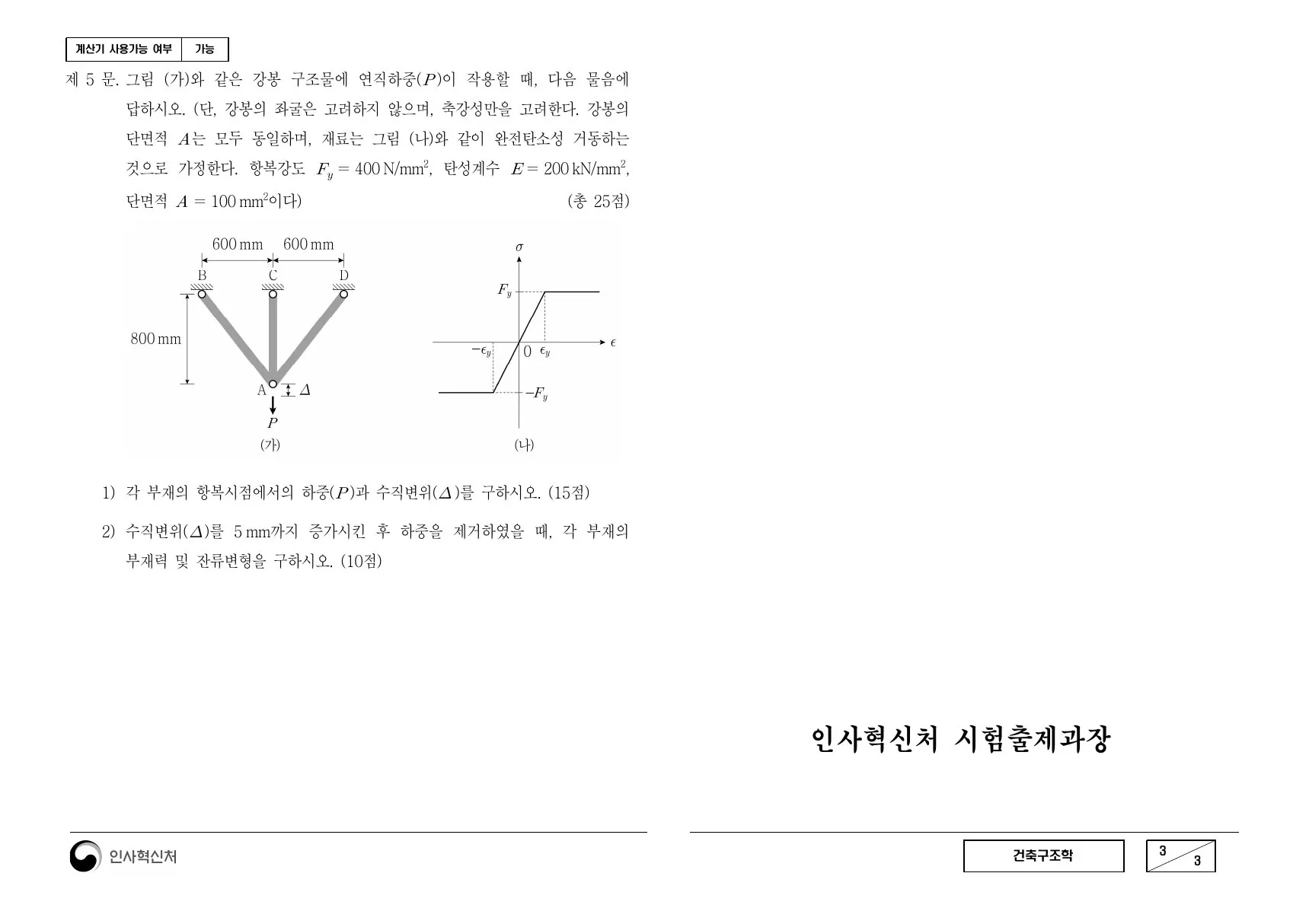

2022년 건축구조학 제5문이 수록된 공식 시험지 3쪽
공식 시험지 p.03 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 5 문. 그림 (가)와 같은 강봉 구조물에 연직하중(  )이 작용할 때, 다음 물음에 답하시오. (단, 강봉의 좌굴은 고려하지 않으며, 축강성만을 고려한다. 강봉의 단면적  는 모두 동일하며, 재료는 그림 (나)와 같이 완전탄소성 거동하는 것으로 가정한다. 항복강도   ＝ 400 N/mm , 탄성계수  ＝ 200 kN/mm , 2 2 단면적  ＝ 100 mm 이다) 2 (총 25점) 1) 각 부재의 항복시점에서의 하중( )과 수직변위( )를 구하시오. (15점) 2) 수직변위()를 5 mm까지 증가시킨 후 하중을 제거하였을 때, 각 부재의 부재력 및 잔류변형을 구하시오. (10점) 인사혁신처 시험출제과장 건축구조학 3

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석25점
유형
계산형
주제
하중·사용성
원문
시험지 3쪽

답해야 할 항목

  1. 답하시오. (단, 강봉의 좌굴은 고려하지 않으며, 축강성만을 고려한다. 강봉의
  2. 1) 각 부재의 항복시점에서의 하중( )과 수직변위( )를 구하시오. (15점)
  3. 부재력 및 잔류변형을 구하시오. (10점)
추출 수치·단위

400 N · 200 kN/m · 100 mm · 25점 · 15점 · 5 mm · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 답하시오. (단, 강봉의 좌굴은 고려하지 않으며, 축강성만을 고려한다. 강봉의 2) 1) 각 부재의 항복시점에서의 하중( )과 수직변위( )를 구하시오. (15점) 3) 부재력 및 잔류변형을 구하시오. (10점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 400 N · 200 kN/m · 100 mm · 25점 · 15점 · 5 mm · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.

    검산강도조합을 사용성 검토에 그대로 사용하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘강도설계용 중력하중조합’ → 식 2 ‘즉시처짐과 장기처짐 합산’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산하중경로와 적용 KDS 조항의 일치
  6. 06
    결과 검산·답안화

    하중경로와 적용 KDS 조항의 일치 · 강도·사용성·상세 조건의 누락 여부 · 단위와 강도감소계수을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 633d6f5c13bb8970과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

강도설계용 중력하중조합

U=1.2D+1.6LU=1.2D+1.6L
  1. 01
    U=γDD+γLLU=\gamma_DD+\gamma_LL

    각 공칭하중에 불확실성을 반영하는 하중계수를 곱한다.

  2. 02
    U=1.2D+1.6LU=1.2D+1.6L

    고정하중 1.2와 활하중 1.6 조합을 적용해 요구강도를 구한다.

검산적설·풍·지진이 있으면 해당 조합 전체 중 가장 불리한 값을 선택한다.

FORMULA 02

즉시처짐과 장기처짐 합산

Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
  1. 01
    Δi=f(EIeff,w,L)\Delta_i=f(EI_{eff},w,L)

    균열을 반영한 유효강성으로 즉시처짐을 계산한다.

  2. 02
    Δlt=λΔΔi\Delta_{lt}=\lambda_\Delta\Delta_i

    지속하중, 크리프·건조수축 효과로 추가 장기처짐을 구한다.

  3. 03
    Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}

    즉시처짐과 추가 장기처짐을 더해 총처짐을 구한다.

검산장기증폭식에 이미 포함된 즉시처짐을 중복 합산하지 않는다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  • 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  • 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  1. 01
    하중의 공칭값과 조합 구분

    고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다. 문제의 “답하시오. (단, 강봉의 좌굴은 고려하지 않으며, 축강성만을 고려한다. 강봉의” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
  2. 02
    강성·균열·장기효과 반영

    사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다. 문제의 “1) 각 부재의 항복시점에서의 하중( )과 수직변위( )를 구하시오. (15점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 단기 처짐만으로 장기 사용성을 판정하지 않는다.
  3. 03
    허용 처짐·진동·균열폭 비교

    결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다. 문제의 “부재력 및 잔류변형을 구하시오. (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 강도조합을 사용성 검토에 그대로 사용하지 않는다.
U=1.2D+1.6LU=1.2D+1.6L
Δtotal=Δi+Δlt\Delta_{\mathrm{total}}=\Delta_i+\Delta_{lt}
검산
  • 하중경로와 적용 KDS 조항의 일치
  • 강도·사용성·상세 조건의 누락 여부
  • 단위와 강도감소계수
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중 종류와 조합을 명확히 나눈 뒤 단기·장기 거동과 허용기준을 검토합니다.
  2. 답하시오. (단, 강봉의 좌굴은 고려하지 않으며, 축강성만을 고려한다. 강봉의 — 고정·활·적설·풍·지진·시공하중의 공칭값과 강도·사용성 조합을 먼저 구분한다.
  3. 1) 각 부재의 항복시점에서의 하중( )과 수직변위( )를 구하시오. (15점) — 사용성은 균열 후 강성, 크리프·건조수축과 하중 지속시간을 반영한 변형으로 판단한다.
  4. 부재력 및 잔류변형을 구하시오. (10점) — 결과는 허용 처짐·층간변위·진동 또는 균열 기준과 직접 비교해야 한다.
  5. 결론: 하중의 공칭값과 조합 구분 → 강성·균열·장기효과 반영 → 허용 처짐·진동·균열폭 비교의 흐름으로 판정값·적용조건·한계를 명시하고, 강도조합을 사용성 검토에 그대로 사용하지 않는다.

채점어 하중·사용성 · 하중

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.3 · SHA-256 633d6f5c13bb
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건

답안 범위

실제 문항 전문·요구조건·수치·핵심원리·단계별 해설·검산을 연결한 SHAFT 비공식 학습용 상세 풀이 및 모범답안 구성안. 문항마다 공식 시험지 이미지와 전사 방식을 표시하며, 도면 수치와 기준 조항은 공식 원문·시험연도 기준과 대조해야 하고 인사혁신처 공식 정답이 아님.

수치 문제는 시험지 도면의 기호와 값을 직접 대입하고, 기준 조항 문제는 시험 시행연도 기준과 현행 KDS를 구분해 검토해야 합니다.

← 건축구조학 20개년
자료 해시 78810afeb56f · 분석 해시 38d8bce7ac8a
