국가 5급 과학기술 · 제2차시험 · 실제 문제

2008 철근콘크리트공학

공식 시험지 원문을 페이지 이미지로 확인하고, 문항별 풀이 절차와 SHAFT 학습용 모범답안 구성안을 함께 봅니다.

연도
2008
문서
1개
이미지
1장
풀이
3문항
인사혁신처 공식 게시물 1 ↗공식 문제 자료실 ↗

실제 시험지

1장 · 이미지 선택 시 원본 크기

01

철근콘크리트공학

공식 PDF 페이지 렌더 · 1장

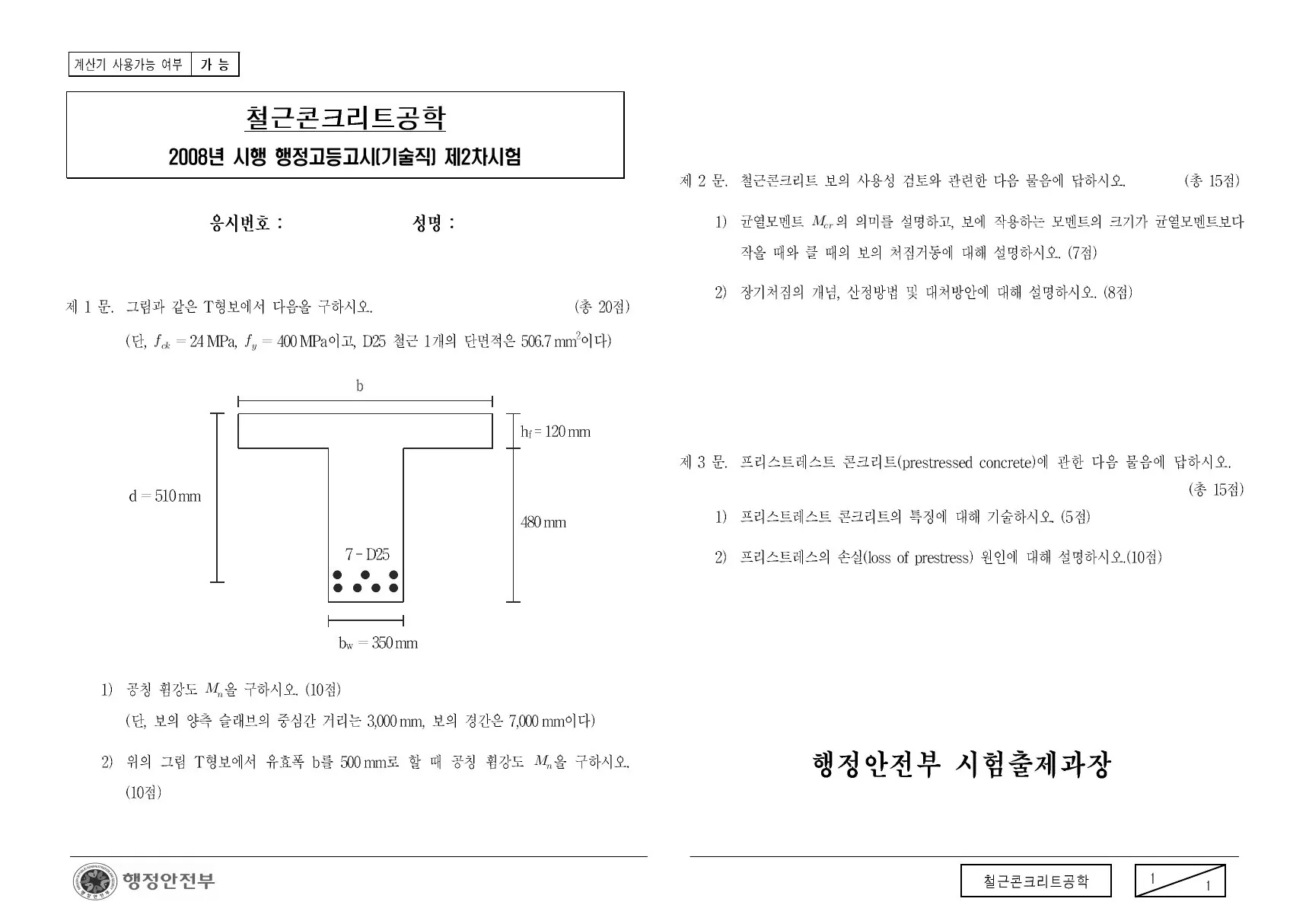

2008년 철근콘크리트공학 실제 문제 1쪽
p.01 · 65KB · 크게 보기 ↗

문항별 풀이·모범답안

3문항 · LaTeX 핵심식

먼저 시험지 이미지에서 도면·수치·조건을 확인한 뒤 풀이를 펼치십시오. OCR 전사는 검색 보조용이며 원문 이미지를 우선합니다.

원문공식 시험지 이미지 연결
분석요구·수치·핵심원리 분해
검증전사 방식·검산·답안 한계 표시

철근콘크리트공학

제1문슬래브·기초·펀칭제 1 문. 그림과 같은 '[형보에서 다음을 구하시오. (총 20점) (ek, fa = 24MPa, f, - 400 MPael a, 225 철근 1개의 ASS 5006.70 이나) b bt he= 120mm d=510mm 480 mm 1 Dw — 350 mm 1) 4 …vu=Vubodv_u=\frac{V_u}{b_od}p.01 · 계산형
2008년 철근콘크리트공학 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. 그림과 같은 '[형보에서 다음을 구하시오. (총 20점) (ek, fa = 24MPa, f, - 400 MPael a, 225 철근 1개의 ASS 5006.70 이나) b bt he= 120mm d=510mm 480 mm 1 Dw — 350 mm 1) 4 84n Me 구하시오. 0%) (단, 보의 양측 슬래브의 중심간 ee 3,000mm, 보의 경간은 7000 mmo] t+) 2) 위의 그림 [형보에서 유효폭 bS 500700로 할 때 공칭 HAN MS 구하시오. (10점)

원문 이미지 OCR 보조인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
계산형
주제
슬래브·기초·펀칭
원문
시험지 1쪽

답해야 할 항목

  1. 제 1 문. 그림과 같은 '[형보에서 다음을 구하시오. (총 20점)
  2. 1) 4 84n Me 구하시오. 0%)
  3. 2) 위의 그림 [형보에서 유효폭 bS 500700로 할 때 공칭 HAN MS 구하시오.
추출 수치·단위

20점 · 24MPa · 400 MPa · 120mm · 510mm · 480 mm · 350 mm · 0% · 3,000mm · 7000 mm · 10점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 1 문. 그림과 같은 '[형보에서 다음을 구하시오. (총 20점) 2) 1) 4 84n Me 구하시오. 0%) 3) 2) 위의 그림 [형보에서 유효폭 bS 500700로 할 때 공칭 HAN MS 구하시오.

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20점 · 24MPa · 400 MPa · 120mm · 510mm · 480 mm · 350 mm · 0% · 3,000mm · 7000 mm · 10점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    하중분배 폭과 주열대·중간대 또는 기초 지반반력 분포를 먼저 정한다. 휨, 일방향전단, 기둥 둘레 이방향전단의 위험단면을 각각 표시한다.

    검산휨 위험단면과 펀칭 위험둘레를 같은 위치로 두지 않는다.
  4. 04
    지배식 연결

    식 1 ‘기둥 둘레의 이방향 전단응력 산정’ → 식 2 ‘이방향 전단 설계강도 판정’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산변형률 적합과 단면력 평형
  6. 06
    결과 검산·답안화

    변형률 적합과 단면력 평형 · 강도감소계수와 최소·최대 철근 · 정착·피복·내진상세와 단위을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 61060893688173c1과 전사 방식 ocr-assisted을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

기둥 둘레의 이방향 전단응력 산정

vu=Vubodv_u=\frac{V_u}{b_od}
  1. 01
    bo=위험둘레 길이b_o=\text{위험둘레 길이}

    기둥면에서 기준이 정한 거리의 폐합 위험둘레를 구한다.

  2. 02
    vu=Vubodv_u=\frac{V_u}{b_od}

    계수전단력을 위험둘레와 유효깊이의 곱으로 나눈다.

검산불균형모멘트 전달이 있으면 둘레 전단응력 분포를 추가 검토한다.

FORMULA 02

이방향 전단 설계강도 판정

ϕVn≥Vu\phi V_n\ge V_u
  1. 01
    Vn=Vc+VsV_n=V_c+V_s

    콘크리트와 전단보강재의 공칭저항을 합산한다.

  2. 02
    ϕVn≥Vu\phi V_n\ge V_u

    강도감소계수를 적용한 설계저항을 요구전단력과 비교한다.

검산휨 위험단면과 펀칭 위험둘레를 같은 위치로 두지 않는다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 하중분배 폭과 주열대·중간대 또는 기초 지반반력 분포를 먼저 정한다.
  • 휨, 일방향전단, 기둥 둘레 이방향전단의 위험단면을 각각 표시한다.
  • 필요 두께와 철근량을 정한 뒤 기둥 주변 정착·보강과 최소철근을 검토한다.
  1. 01
    하중분배·유효폭·위험단면 설정

    하중분배 폭과 주열대·중간대 또는 기초 지반반력 분포를 먼저 정한다. 문제의 “제 1 문. 그림과 같은 '[형보에서 다음을 구하시오. (총 20점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 휨 위험단면과 펀칭 위험둘레를 같은 위치로 두지 않는다.
  2. 02
    휨과 일방향·이방향 전단 계산

    휨, 일방향전단, 기둥 둘레 이방향전단의 위험단면을 각각 표시한다. 문제의 “1) 4 84n Me 구하시오. 0%)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 기둥반력과 분포하중의 방향·단위를 확인한다.
  3. 03
    두께·철근·기둥주변 상세 검토

    필요 두께와 철근량을 정한 뒤 기둥 주변 정착·보강과 최소철근을 검토한다. 문제의 “2) 위의 그림 [형보에서 유효폭 bS 500700로 할 때 공칭 HAN MS 구하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 휨 위험단면과 펀칭 위험둘레를 같은 위치로 두지 않는다.
vu=Vubodv_u=\frac{V_u}{b_od}
ϕVn≥Vu\phi V_n\ge V_u
검산
  • 변형률 적합과 단면력 평형
  • 강도감소계수와 최소·최대 철근
  • 정착·피복·내진상세와 단위
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 하중분배와 위험단면을 먼저 정하고 휨·일방향전단·이방향전단을 순차 검토합니다.
  2. 제 1 문. 그림과 같은 '[형보에서 다음을 구하시오. (총 20점) — 하중분배 폭과 주열대·중간대 또는 기초 지반반력 분포를 먼저 정한다.
  3. 1) 4 84n Me 구하시오. 0%) — 휨, 일방향전단, 기둥 둘레 이방향전단의 위험단면을 각각 표시한다.
  4. 2) 위의 그림 [형보에서 유효폭 bS 500700로 할 때 공칭 HAN MS 구하시오. — 필요 두께와 철근량을 정한 뒤 기둥 주변 정착·보강과 최소철근을 검토한다.
  5. 결론: 하중분배·유효폭·위험단면 설정 → 휨과 일방향·이방향 전단 계산 → 두께·철근·기둥주변 상세 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 휨 위험단면과 펀칭 위험둘레를 같은 위치로 두지 않는다.

채점어 슬래브·기초·펀칭 · 슬래브

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 610608936881
전사
원문 이미지 OCR 보조검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료2건
