구조역학(선택)

제2문평형·단면력제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. 구조역학<선택> (총 11점) 2016년 시행 5급 공채(기술) 제2차시험 1) 빗금 친 부분을 잘라내어 단면계수를 최대로 만들기 위한 길이 비율 n을 구하시오. (8점) 응시번호 : …∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.01 · 계산형

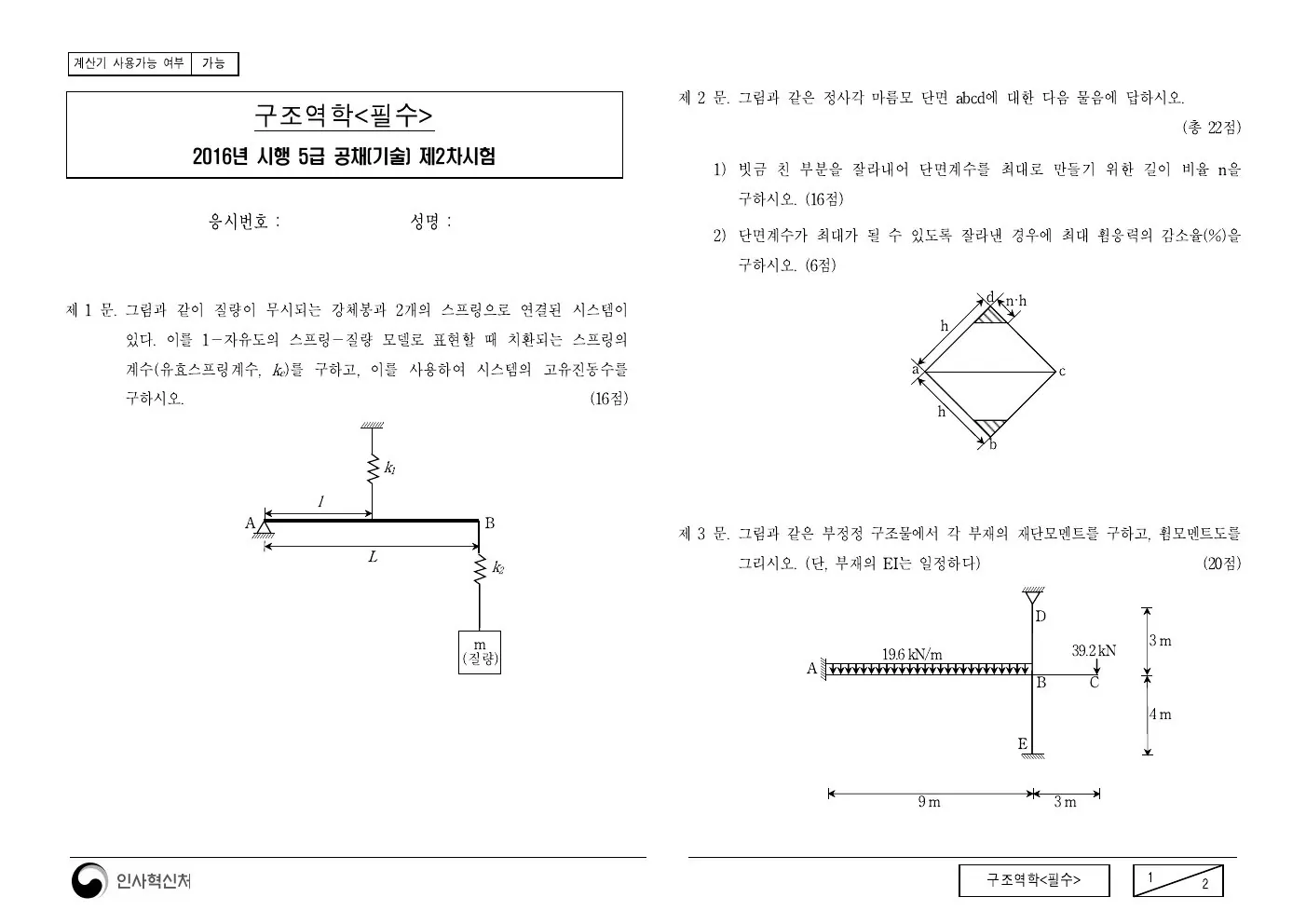

2016년 구조역학(선택) 제2문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. 구조역학<선택> (총 11점) 2016년 시행 5급 공채(기술) 제2차시험 1) 빗금 친 부분을 잘라내어 단면계수를 최대로 만들기 위한 길이 비율 n을 구하시오. (8점) 응시번호 : 성명 : 2) 단면계수가 최대가 될 수 있도록 잘라낸 경우에 최대 휨응력의 감소율(%)을 구하시오. (3점)

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석11점
유형
계산형
주제
평형·단면력
원문
시험지 1쪽

답해야 할 항목

  1. 제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오.
  2. 구하시오. (8점)
  3. 구하시오. (3점)
추출 수치·단위

11점 · 2016년 · 8점 · 3점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. 2) 구하시오. (8점) 3) 구하시오. (3점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 11점 · 2016년 · 8점 · 3점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 098ebbda504cbf6d과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 “구하시오. (8점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 “구하시오. (3점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 구하시오. (8점) — 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  4. 구하시오. (3점) — 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  5. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 098ebbda504c
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제1문동역학·응답제 1 문. 그림과 같이 질량이 무시되는 강체봉과 2개의 스프링으로 연결된 시스템이 d n·h 있다. 이를 1－자유도의 스프링－질량 모델로 표현할 때 치환되는 스프링의 h 계수(유효스프링계수, ke)를 구하고, 이를 사용하여 시스템의 고유진동수를 a c 구하시오. (8…Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)p.01 · 계산형
2016년 구조역학(선택) 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. 그림과 같이 질량이 무시되는 강체봉과 2개의 스프링으로 연결된 시스템이 d n·h 있다. 이를 1－자유도의 스프링－질량 모델로 표현할 때 치환되는 스프링의 h 계수(유효스프링계수, ke)를 구하고, 이를 사용하여 시스템의 고유진동수를 a c 구하시오. (8점) h b k1 l A B

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석8점
유형
계산형
주제
동역학·응답
원문
시험지 1쪽

답해야 할 항목

  1. 구하시오. (8점) h
추출 수치·단위

8점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 구하시오. (8점) h 원문 맥락: 제 1 문. 그림과 같이 질량이 무시되는 강체봉과 2개의 스프링으로 연결된 시스템이 d n·h 있다. 이를 1－자유도의 스프링－질량 모델로 표현할 때 치환되는 스프링의 h 계수(유효스프링계수, ke)를 구하고, 이를 사용하여 시스템의 고유진동수를 a c 구하시오. (8점) h b k1 l A B

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 8점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다. 자유진동은 고유치·모드, 강제진동은 주파수비·감쇠·공진을 중심으로 해석한다.

    검산원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘동적 평형으로 구조물의 시간응답 계산’ → 식 2 ‘무감쇠 단자유도계의 고유진동수 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 098ebbda504cbf6d과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

동적 평형으로 구조물의 시간응답 계산

Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)
  1. 01
    FI+FD+FS=P(t)F_I+F_D+F_S=P(t)

    관성력, 감쇠력과 복원력의 합이 외력과 같다는 동적 평형을 세운다.

  2. 02
    FI=Mu¨,FD=Cu˙,FS=KuF_I=M\ddot u,\quad F_D=C\dot u,\quad F_S=Ku

    각 저항력을 가속도·속도·변위에 비례하는 항으로 모델링한다.

  3. 03
    Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)

    초기조건과 외력 함수를 적용해 변위응답 u(t)를 구한다.

검산질량·강성 단위와 초기변위·초기속도 조건을 확인한다.

FORMULA 02

무감쇠 단자유도계의 고유진동수 유도

ωn=km\omega_n=\sqrt{\frac{k}{m}}
  1. 01
    mu¨+ku=0m\ddot u+ku=0

    외력과 감쇠가 없는 자유진동 방정식을 세운다.

  2. 02
    u=Usin⁡(ωt+ϕ)u=U\sin(\omega t+\phi)

    조화해를 가정해 운동방정식에 대입한다.

  3. 03
    (k−mω2)U=0(k-m\omega^2)U=0

    0이 아닌 진폭을 위해 계수항이 0이어야 한다.

  4. 04
    ωn=km\omega_n=\sqrt{\frac{k}{m}}

    ω²=k/m을 정리해 고유원진동수를 얻는다.

검산주기 T=2π/ω와 진동수 f=ω/(2π)를 구분한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다.
  • 자유진동은 고유치·모드, 강제진동은 주파수비·감쇠·공진을 중심으로 해석한다.
  • 다자유도 응답은 모드별 응답을 구한 뒤 적절한 조합법으로 전체 응답을 복원한다.
  1. 01
    자유도와 질량·강성 모델 설정

    질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다. 문제의 “구하시오. (8점) h” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.
  2. 02
    운동방정식·고유치 계산

    자유진동은 고유치·모드, 강제진동은 주파수비·감쇠·공진을 중심으로 해석한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 정적변위와 동적증폭 응답을 중복 적용하지 않는다.
  3. 03
    초기조건·하중에 따른 응답 검토

    다자유도 응답은 모드별 응답을 구한 뒤 적절한 조합법으로 전체 응답을 복원한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.
Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)
ωn=km\omega_n=\sqrt{\frac{k}{m}}
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 질량·강성·감쇠 모델을 세운 뒤 고유치와 시간·주파수 응답을 구분해 풉니다.
  2. 구하시오. (8점) h — 질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다.
  3. 결론: 자유도와 질량·강성 모델 설정 → 운동방정식·고유치 계산 → 초기조건·하중에 따른 응답 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.

채점어 동역학·응답 · 진동 · 고유진동수

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 098ebbda504c
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제3문평형·단면력제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (10점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<선택> 1 2…∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.01 · 서술형
2016년 구조역학(선택) 제3문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (10점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<선택> 1 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석10점
유형
서술형
주제
평형·단면력
원문
시험지 1쪽

답해야 할 항목

  1. 제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (10점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<선택> 1 2
추출 수치·단위

10점 · 19.6kN/m · 39.2kN · 3m · 4m · 9m

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (10점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<선택> 1 2

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 10점 · 19.6kN/m · 39.2kN · 3m · 4m · 9m. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 098ebbda504cbf6d과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (10점) D m 19.6kN/m 39.2kN 3m (질량” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (10점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<선택> 1 2 — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력 · 휨모멘트 · 정정

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 098ebbda504c
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제4문평형·단면력제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.02 · 서술형

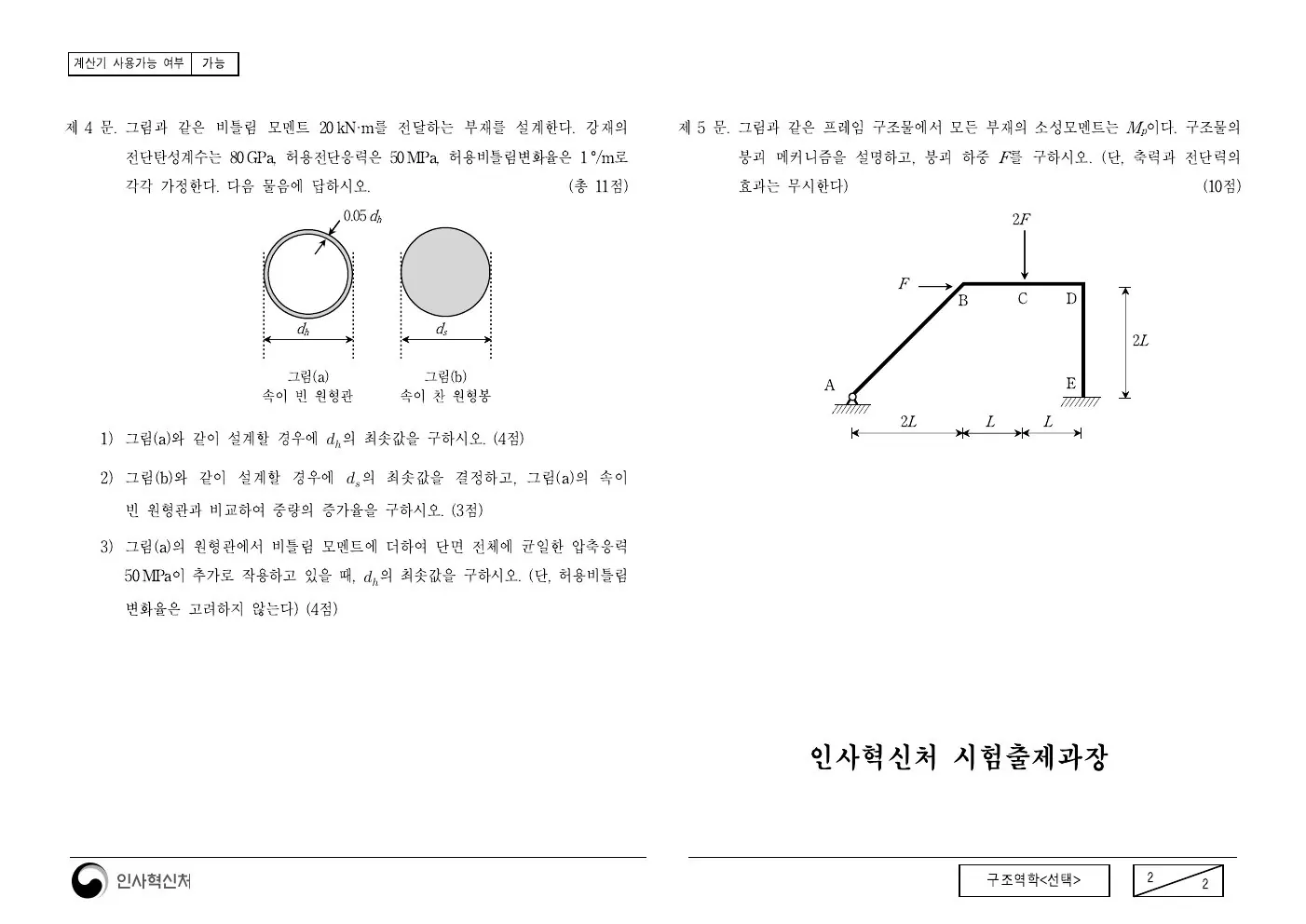

2016년 구조역학(선택) 제4문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
서술형
주제
평형·단면력
원문
시험지 2쪽

답해야 할 항목

  1. 제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의
추출 수치·단위

20 kN

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20 kN. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 e7fbdc1a367dfc4f과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의 — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 e7fbdc1a367d
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제5문평형·단면력제 5 문. 그림과 같은 프레임 구조물에서 모든 부재의 소성모멘트는 Mp이다. 구조물의 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 각각 가정한다. 다음 …∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.02 · 계산형
2016년 구조역학(선택) 제5문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 5 문. 그림과 같은 프레임 구조물에서 모든 부재의 소성모멘트는 Mp이다. 구조물의 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 각각 가정한다. 다음 물음에 답하시오. (총 11점) 효과는 무시한다) (10점) 0.05 dh 2F F C D B dh ds 2L 그림(a) 그림(b) A E 속이 빈 원형관 속이 찬 원형봉 2L L L 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (4점)  2) 그림(b)와 같이 설계할 경우에  의 최솟값을 결정하고, 그림(a)의 속이  빈 원형관과 비교하여 중량의 증가율을 구하시오. (3점) 3) 그림(a)의 원형관에서 비틀림 모멘트에 더하여 단면 전체에 균일한 압축응력 50MPa이 추가로 작용하고 있을 때,  의 최솟값을 구하시오. (단, 허용비틀림  변화율은 고려하지 않는다) (4점) 인사혁신처 시험출제과장 구조역학<선택> 2 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석11점
유형
계산형
주제
평형·단면력
원문
시험지 2쪽

답해야 할 항목

  1. 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의
  2. 각각 가정한다. 다음 물음에 답하시오. (총 11점) 효과는 무시한다) (10점)
  3. 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (4점)
  4. 빈 원형관과 비교하여 중량의 증가율을 구하시오. (3점)
  5. 50MPa이 추가로 작용하고 있을 때,  의 최솟값을 구하시오. (단, 허용비틀림
추출 수치·단위

80GPa · 50MPa · 11점 · 10점 · 4점 · 3점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 2) 각각 가정한다. 다음 물음에 답하시오. (총 11점) 효과는 무시한다) (10점) 3) 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (4점) 4) 빈 원형관과 비교하여 중량의 증가율을 구하시오. (3점) 5) 50MPa이 추가로 작용하고 있을 때,  의 최솟값을 구하시오. (단, 허용비틀림

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 80GPa · 50MPa · 11점 · 10점 · 4점 · 3점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 e7fbdc1a367dfc4f과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 “각각 가정한다. 다음 물음에 답하시오. (총 11점) 효과는 무시한다) (10점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 “1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (4점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 각각 가정한다. 다음 물음에 답하시오. (총 11점) 효과는 무시한다) (10점) — 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  4. 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (4점) — 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  5. 빈 원형관과 비교하여 중량의 증가율을 구하시오. (3점) — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  6. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력 · 전단력 · 축력

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 e7fbdc1a367d
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건

구조역학(필수)

제2문평형·단면력제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. 구조역학<필수> (총 22점) 2016년 시행 5급 공채(기술) 제2차시험 1) 빗금 친 부분을 잘라내어 단면계수를 최대로 만들기 위한 길이 비율 n을 구하시오. (16점) 응시번호 :…∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.01 · 계산형
2016년 구조역학(필수) 제2문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. 구조역학<필수> (총 22점) 2016년 시행 5급 공채(기술) 제2차시험 1) 빗금 친 부분을 잘라내어 단면계수를 최대로 만들기 위한 길이 비율 n을 구하시오. (16점) 응시번호 : 성명 : 2) 단면계수가 최대가 될 수 있도록 잘라낸 경우에 최대 휨응력의 감소율(%)을 구하시오. (6점)

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석22점
유형
계산형
주제
평형·단면력
원문
시험지 1쪽

답해야 할 항목

  1. 제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오.
  2. 구하시오. (16점)
  3. 구하시오. (6점)
추출 수치·단위

22점 · 2016년 · 16점 · 6점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. 2) 구하시오. (16점) 3) 구하시오. (6점)

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 22점 · 2016년 · 16점 · 6점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 0f34578293306caf과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오.” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 “구하시오. (16점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 “구하시오. (6점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 제 2 문. 그림과 같은 정사각 마름모 단면 abcd에 대한 다음 물음에 답하시오. — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 구하시오. (16점) — 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  4. 구하시오. (6점) — 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  5. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 0f3457829330
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제1문동역학·응답제 1 문. 그림과 같이 질량이 무시되는 강체봉과 2개의 스프링으로 연결된 시스템이 d n·h 있다. 이를 1－자유도의 스프링－질량 모델로 표현할 때 치환되는 스프링의 h 계수(유효스프링계수, ke)를 구하고, 이를 사용하여 시스템의 고유진동수를 a c 구하시오. (1…Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)p.01 · 계산형
2016년 구조역학(필수) 제1문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 1 문. 그림과 같이 질량이 무시되는 강체봉과 2개의 스프링으로 연결된 시스템이 d n·h 있다. 이를 1－자유도의 스프링－질량 모델로 표현할 때 치환되는 스프링의 h 계수(유효스프링계수, ke)를 구하고, 이를 사용하여 시스템의 고유진동수를 a c 구하시오. (16점) h b k1 l A B

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석16점
유형
계산형
주제
동역학·응답
원문
시험지 1쪽

답해야 할 항목

  1. 구하시오. (16점) h
추출 수치·단위

16점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 구하시오. (16점) h 원문 맥락: 제 1 문. 그림과 같이 질량이 무시되는 강체봉과 2개의 스프링으로 연결된 시스템이 d n·h 있다. 이를 1－자유도의 스프링－질량 모델로 표현할 때 치환되는 스프링의 h 계수(유효스프링계수, ke)를 구하고, 이를 사용하여 시스템의 고유진동수를 a c 구하시오. (16점) h b k1 l A B

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 16점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다. 자유진동은 고유치·모드, 강제진동은 주파수비·감쇠·공진을 중심으로 해석한다.

    검산원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.
  4. 04
    지배식 연결

    식 1 ‘동적 평형으로 구조물의 시간응답 계산’ → 식 2 ‘무감쇠 단자유도계의 고유진동수 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 0f34578293306caf과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

동적 평형으로 구조물의 시간응답 계산

Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)
  1. 01
    FI+FD+FS=P(t)F_I+F_D+F_S=P(t)

    관성력, 감쇠력과 복원력의 합이 외력과 같다는 동적 평형을 세운다.

  2. 02
    FI=Mu¨,FD=Cu˙,FS=KuF_I=M\ddot u,\quad F_D=C\dot u,\quad F_S=Ku

    각 저항력을 가속도·속도·변위에 비례하는 항으로 모델링한다.

  3. 03
    Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)

    초기조건과 외력 함수를 적용해 변위응답 u(t)를 구한다.

검산질량·강성 단위와 초기변위·초기속도 조건을 확인한다.

FORMULA 02

무감쇠 단자유도계의 고유진동수 유도

ωn=km\omega_n=\sqrt{\frac{k}{m}}
  1. 01
    mu¨+ku=0m\ddot u+ku=0

    외력과 감쇠가 없는 자유진동 방정식을 세운다.

  2. 02
    u=Usin⁡(ωt+ϕ)u=U\sin(\omega t+\phi)

    조화해를 가정해 운동방정식에 대입한다.

  3. 03
    (k−mω2)U=0(k-m\omega^2)U=0

    0이 아닌 진폭을 위해 계수항이 0이어야 한다.

  4. 04
    ωn=km\omega_n=\sqrt{\frac{k}{m}}

    ω²=k/m을 정리해 고유원진동수를 얻는다.

검산주기 T=2π/ω와 진동수 f=ω/(2π)를 구분한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다.
  • 자유진동은 고유치·모드, 강제진동은 주파수비·감쇠·공진을 중심으로 해석한다.
  • 다자유도 응답은 모드별 응답을 구한 뒤 적절한 조합법으로 전체 응답을 복원한다.
  1. 01
    자유도와 질량·강성 모델 설정

    질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다. 문제의 “구하시오. (16점) h” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.
  2. 02
    운동방정식·고유치 계산

    자유진동은 고유치·모드, 강제진동은 주파수비·감쇠·공진을 중심으로 해석한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 정적변위와 동적증폭 응답을 중복 적용하지 않는다.
  3. 03
    초기조건·하중에 따른 응답 검토

    다자유도 응답은 모드별 응답을 구한 뒤 적절한 조합법으로 전체 응답을 복원한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.
Mu¨+Cu˙+Ku=P(t)M\ddot u+C\dot u+Ku=P(t)
ωn=km\omega_n=\sqrt{\frac{k}{m}}
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 질량·강성·감쇠 모델을 세운 뒤 고유치와 시간·주파수 응답을 구분해 풉니다.
  2. 구하시오. (16점) h — 질량·강성·감쇠와 자유도를 정의하고 초기조건 및 외력의 시간함수를 구분한다.
  3. 결론: 자유도와 질량·강성 모델 설정 → 운동방정식·고유치 계산 → 초기조건·하중에 따른 응답 검토의 흐름으로 판정값·적용조건·한계를 명시하고, 원진동수와 주기, Hz와 rad/s를 혼동하지 않는다.

채점어 동역학·응답 · 진동 · 고유진동수

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 0f3457829330
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제3문평형·단면력제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (20점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<필수> 1 2…∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.01 · 서술형
2016년 구조역학(필수) 제3문이 수록된 공식 시험지 1쪽
공식 시험지 p.01 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (20점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<필수> 1 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석20점
유형
서술형
주제
평형·단면력
원문
시험지 1쪽

답해야 할 항목

  1. 제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (20점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<필수> 1 2
추출 수치·단위

20점 · 19.6kN/m · 39.2kN · 3m · 4m · 9m

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (20점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<필수> 1 2

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20점 · 19.6kN/m · 39.2kN · 3m · 4m · 9m. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 0f34578293306caf과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (20점) D m 19.6kN/m 39.2kN 3m (질량” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 제 3 문. 그림과 같은 부정정 구조물에서 각 부재의 재단모멘트를 구하고, 휨모멘트도를 L k2 그리시오. (단, 부재의 EI는 일정하다) (20점) D m 19.6kN/m 39.2kN 3m (질량) A B C 4m E 9m 3m 구조역학<필수> 1 2 — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력 · 휨모멘트 · 정정

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.1 · SHA-256 0f3457829330
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제4문평형·단면력제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.02 · 서술형
2016년 구조역학(필수) 제4문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석배점 원문 참조
유형
서술형
주제
평형·단면력
원문
시험지 2쪽

답해야 할 항목

  1. 제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의
추출 수치·단위

20 kN

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 20 kN. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산시험연도 기준과 현행 기준의 적용시점을 구분한다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    각 주장 다음에 근거와 적용결과를 붙이고, 사례나 수치는 해당 원칙을 설명하는 위치에 배치한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 b199d165899c8ba0과 전사 방식 pdf-text-layer을 기록한다.

    검산요구항목 수와 답안 항목 수, 핵심 채점어를 대조한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

정의 → 분류 → 적용조건 → 설계·운영 효과 → 한계의 순서로 답안을 조직한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 조건과 도면에서 필요한 근거를 추출해 답안에 연결한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 제 4 문. 그림과 같은 비틀림 모멘트 20 kN·m를 전달하는 부재를 설계한다. 강재의 — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 b199d165899c
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건
제5문평형·단면력제 5 문. 그림과 같은 프레임 구조물에서 모든 부재의 소성모멘트는 Mp이다. 구조물의 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 각각 가정한다. 다음 …∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0p.02 · 계산형
2016년 구조역학(필수) 제5문이 수록된 공식 시험지 2쪽
공식 시험지 p.02 · 원본 크게 보기 ↗
실제 기출문제 전문원문 수록

제 5 문. 그림과 같은 프레임 구조물에서 모든 부재의 소성모멘트는 Mp이다. 구조물의 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 각각 가정한다. 다음 물음에 답하시오. (총 22점) 효과는 무시한다) (20점) 0.05 dh 2F F C D B dh ds 2L 그림(a) 그림(b) A E 속이 빈 원형관 속이 찬 원형봉 2L L L 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (8점)  2) 그림(b)와 같이 설계할 경우에  의 최솟값을 결정하고, 그림(a)의 속이  빈 원형관과 비교하여 중량의 증가율을 구하시오. (6점) 3) 그림(a)의 원형관에서 비틀림 모멘트에 더하여 단면 전체에 균일한 압축응력 50MPa이 추가로 작용하고 있을 때,  의 최솟값을 구하시오. (단, 허용비틀림  변화율은 고려하지 않는다) (8점) 인사혁신처 시험출제과장 구조역학<필수> 2 2

PDF 문자층 추출인사혁신처 원문 확인 ↗
출제 요구 분석22점
유형
계산형
주제
평형·단면력
원문
시험지 2쪽

답해야 할 항목

  1. 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의
  2. 각각 가정한다. 다음 물음에 답하시오. (총 22점) 효과는 무시한다) (20점)
  3. 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (8점)
  4. 빈 원형관과 비교하여 중량의 증가율을 구하시오. (6점)
  5. 50MPa이 추가로 작용하고 있을 때,  의 최솟값을 구하시오. (단, 허용비틀림
추출 수치·단위

80GPa · 50MPa · 22점 · 20점 · 8점 · 6점

풀이자가 따라가는 상세 순서공식 시험지 원문 연결·SHAFT 학습 풀이

공식 정답이 제공되지 않은 기술고시 문항은 원문 연결과 식·단위·논리 구조를 검증하며, 수치 결과는 원문 도면값 대입 후 별도 검산해야 한다.

  1. 01
    요구사항 분해

    1) 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 2) 각각 가정한다. 다음 물음에 답하시오. (총 22점) 효과는 무시한다) (20점) 3) 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (8점) 4) 빈 원형관과 비교하여 중량의 증가율을 구하시오. (6점) 5) 50MPa이 추가로 작용하고 있을 때,  의 최솟값을 구하시오. (단, 허용비틀림

    검산각 소문항의 동사(구하시오·기술하시오·비교하시오)와 배점을 따로 표시한다.
  2. 02
    조건·단위 표 작성

    주어진 값: 80GPa · 50MPa · 22점 · 20점 · 8점 · 6점. 도면 기호, 재료값, 지점조건과 단위를 표로 옮긴 뒤 미지수와 구분한다.

    검산N-kN, mm-m, MPa-N/mm² 변환을 계산 전에 끝낸다.
  3. 03
    해석모델과 가정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.

    검산부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  4. 04
    지배식 연결

    식 1 ‘자유물체도의 평형식으로 미지 반력·부재력 결정’ → 식 2 ‘분포하중에서 전단력도와 휨모멘트도 유도’ 순서로 전개한다. 앞 식에서 구한 값만 다음 식에 대입해 계산 흐름을 끊지 않는다.

    검산각 식의 좌변 미지수가 다음 식의 입력값으로 이어지는지 확인한다.
  5. 05
    대입·계산 또는 서술 전개

    기호식 상태에서 먼저 미지수를 정리하고, 수치와 단위는 마지막에 한 번만 대입한다. 중간 계산값은 유효숫자보다 한 자리 이상 더 유지한다.

    검산평형조건과 경계조건
  6. 06
    결과 검산·답안화

    평형조건과 경계조건 · 부호규약과 변형 방향 · 에너지·변위 또는 극한값에 의한 역검산을 확인한 뒤 결과값·적용조건·한계를 결론에 함께 쓴다. 공식 시험지 이미지 SHA-256 b199d165899c8ba0과 전사 방식 pdf-text-layer을 기록한다.

    검산차원·부호·평형·경계조건·극한값 중 두 가지 이상으로 역검산한다.
식의 유도·대입 연결2개
FORMULA 01

자유물체도의 평형식으로 미지 반력·부재력 결정

∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
  1. 01
    ∑F⃗=0,∑M⃗O=0\sum \vec F=0,\qquad \sum \vec M_O=0

    가속도가 없는 구조물의 전체 힘과 임의점 모멘트 합은 0이다.

  2. 02
    ∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0

    좌표축별 힘 평형과 한 점에 대한 모멘트 평형으로 분해한다.

  3. 03
    [A]{x}={b}[A]\{x\}=\{b\}

    알려진 하중은 우변으로, 반력·부재력은 미지수 벡터로 정리해 연립방정식을 푼다.

검산계산한 반력과 외력의 합, 모멘트 합이 각각 0으로 돌아오는지 확인한다.

FORMULA 02

분포하중에서 전단력도와 휨모멘트도 유도

dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
  1. 01
    V(x+dx)−V(x)−w(x)dx=0V(x+dx)-V(x)-w(x)dx=0

    미소요소의 수직력 평형을 세운다.

  2. 02
    dVdx=−w(x)\frac{dV}{dx}=-w(x)

    dx로 나누고 극한을 취하면 하중과 전단력의 미분관계가 된다.

  3. 03
    M(x+dx)−M(x)−V(x)dx=0M(x+dx)-M(x)-V(x)dx=0

    같은 미소요소의 모멘트 평형을 세운다.

  4. 04
    dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V

    적분상수는 지점·자유단·힌지의 경계조건으로 결정한다.

검산집중하중에서 V가 불연속이고 집중모멘트에서 M이 불연속인지 도식으로 확인한다.

보충 원리·기존 분석핵심 개념 재확인

도면의 기호·재료값·단위를 표로 옮긴 뒤 지배 방정식을 세우고, 미지수를 계산한 다음 결과의 부호와 차원을 검산한다.

  • 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  • 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  • 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  1. 01
    자유물체도와 부호규약 설정

    전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다. 문제의 “전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
  2. 02
    전체 반력 계산

    평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다. 문제의 “각각 가정한다. 다음 물음에 답하시오. (총 22점) 효과는 무시한다) (20점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 내부힌지와 영부재 조건을 누락하지 않는다.
  3. 03
    구간별 단면력·영향선 검산

    전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다. 문제의 “1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (8점)” 요구에 대응해 전제·계산·판정 근거를 분리해 기록한다.

    오류 방지 · 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.
∑Fx=0,∑Fy=0,∑M=0\sum F_x=0,\quad\sum F_y=0,\quad\sum M=0
dVdx=−w,dMdx=V\frac{dV}{dx}=-w,\quad\frac{dM}{dx}=V
검산
  • 평형조건과 경계조건
  • 부호규약과 변형 방향
  • 에너지·변위 또는 극한값에 의한 역검산
모범답안 구성안SHAFT 학습용
  1. 정의·전제: 자유물체도를 분리하고 전체·부분 평형을 순서대로 적용해 단면력과 영향선을 구합니다.
  2. 전단탄성계수는 80GPa, 허용전단응력은 50MPa, 허용비틀림변화율은 1°/m로 붕괴 메커니즘을 설명하고, 붕괴 하중 F를 구하시오. (단, 축력과 전단력의 — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  3. 각각 가정한다. 다음 물음에 답하시오. (총 22점) 효과는 무시한다) (20점) — 평형식 수와 미지수 수를 비교해 정정성·안정성을 확인한 뒤 절점법·단면법을 선택한다.
  4. 1) 그림(a)와 같이 설계할 경우에  의 최솟값을 구하시오. (8점) — 전단력도와 휨모멘트도는 하중-전단-모멘트의 미분관계와 경계값으로 역검산한다.
  5. 빈 원형관과 비교하여 중량의 증가율을 구하시오. (6점) — 전체 구조와 절단부의 자유물체도를 분리하고 반력·부재력의 양의 방향을 먼저 선언한다.
  6. 결론: 자유물체도와 부호규약 설정 → 전체 반력 계산 → 구간별 단면력·영향선 검산의 흐름으로 판정값·적용조건·한계를 명시하고, 부재력의 인장·압축 부호를 중간에 바꾸지 않는다.

채점어 평형·단면력 · 전단력 · 축력

검증 기록문항별 공개
원문
연결 확인공식 시험지 p.2 · SHA-256 b199d165899c
전사
PDF 문자층 추출검색·접근 보조용이며 도면과 수치는 이미지를 우선
해설
내부 검산 포함SHAFT 편집 해설이며 인사혁신처 공식 정답은 제공되지 않음
해설 근거 자료1건

답안 범위

실제 문항 전문·요구조건·수치·핵심원리·단계별 해설·검산을 연결한 SHAFT 비공식 학습용 상세 풀이 및 모범답안 구성안. 문항마다 공식 시험지 이미지와 전사 방식을 표시하며, 도면 수치와 기준 조항은 공식 원문·시험연도 기준과 대조해야 하고 인사혁신처 공식 정답이 아님.

수치 문제는 시험지 도면의 기호와 값을 직접 대입하고, 기준 조항 문제는 시험 시행연도 기준과 현행 KDS를 구분해 검토해야 합니다.

← 구조역학 20개년
자료 해시 78810afeb56f · 분석 해시 38d8bce7ac8a
